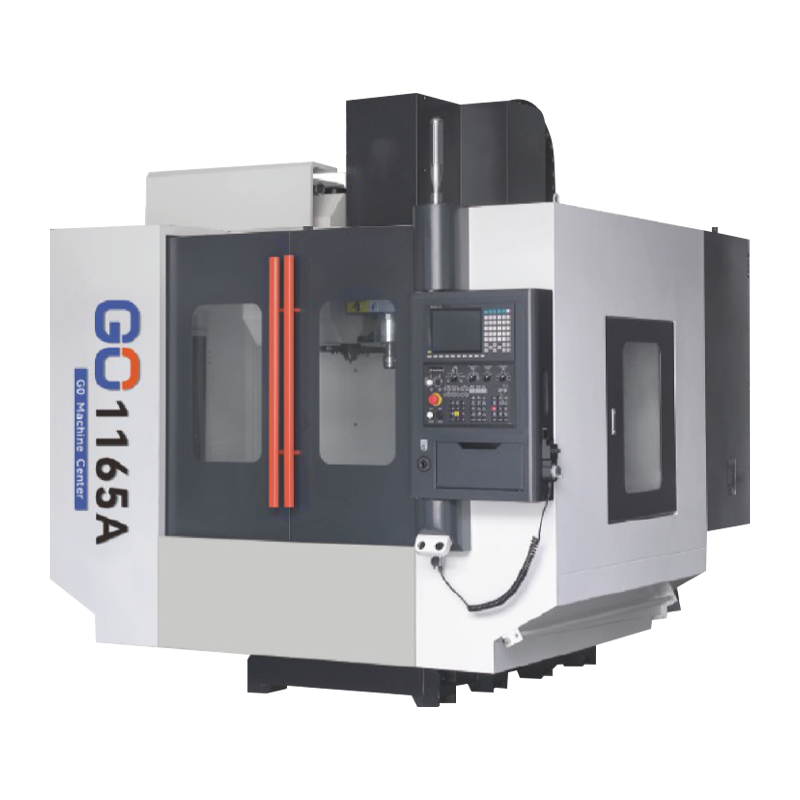

Casa / Prodotti / Serie di centri di fresatura / 1165A Centro di lavorazione ad alta velocità e ad alta precisione 1165A Centro di lavorazione ad alta velocità e ad alta precisione
La guida del letto adotta un design di dimensioni della campata di grandi dimensioni con una base larga e costante, struttura della scatola della colonna del mandrino, sella allargata e allargata e design a supporto completo a carico pesante, che fornisce una garanzia per alta velocità e alta precisione.
I tre assi di alimentazione adottano tutti la guida lineare di precisione importata di Taiwan per garantire l'accuratezza del posizionamento di ciascun asse.
Le aste a tre assi della macchina utensile vengono assegnate al pre-tensione per migliorare l'accuratezza della trasmissione e la rigidità della macchina utensile. Il sistema ha sviluppato la funzione del ripristino a una chiave e della modifica dello strumento a una chiave per il caricatore degli strumenti.
Cintura di macchine utensili o connessione diretta mandrino Acqua centrale ad alta pressione opzionale per migliorare l'efficienza di elaborazione.
Informazioni sulla produzione
Parametro tecnico
| Articolo | Unitàà | 1165a | |
| Viaggio | ASse X (gamma di lavorazione sinistra e destra) | mm | 1100 |
| Asse Y (gamma di lavorazione anteriore e posteriore) | mm | 650 | |
| Asse Z (intervallo di elaborazione superiore e inferiore) | mm | 650 | |
| Distanza dal naso del mandrino alla superficie di lavoro | mm | 100 ~ 750 | |
| Tavolo da lavoro | Dimensione del tavolo | mm | 1200 × 650 |
| Dimensioni CAO a forma di T. | mm | 18 × 5 × 100 | |
| Carico massimo della tabella | kg | 1000 | |
| Mandrino | Foro conico mandrino | BT40 | |
| Velocità del fuso | RPM | 8000-12000 | |
| Modalità di trasmissione del mandrino | Link diretto/BCK | ||
| Foraggio | Vai velocità | m/min | 36/36/36 |
| G01 Velocità massima | mm/min | 10000 | |
| G01 Velocità minima | mm/min | 0.001 | |
| Libreria degli strumenti | Tipo di libreria degli strumenti | Tipo di disco BT40 | |
| Capacità di archiviazione degli strumenti | 把 | 24T | |
| Peso consentito | kg | 3 | |
| Diametro massimo | mm | Nessuno adiacente φ140 | |
| Tempo di cambio dello strumento adiacente | s | 1.2 | |
| Macchina Diametro | Dimensione dell'impronta | mm | 3200 × 3000 × 2800 |
| Peso della macchina | T | ≈6.5 | |
| Precisione | Accuratezza del posizionamento XYZ (ictus completo) | mm | 0.008 |
| Accuratezza del posizionamento ripetuto XYZ (ictus completo) | mm | ± 0,005 | |
Altro
| Articolo | Unit | T600A |
| Requisito della pressione dell'aria | kg/cm 2 | 6-8 (sistema di filtrazione a doppia)) |
| Componente elettrico | Schneider | |
| Requisito di tensione | 380 V ± 5Phz | |
| Requisito di temperatura | ° C. | 5-40 |
| Connessione a terra | Deve essere messo a terra in modo affidabile | |
| Configurazione del sistema | Set di nuova generazione 22ma |
Opzionale
| Articolo | |||
| 1. Sistema | □ Mitsubishi M80 | □ Fanuc Mf Plus | □ Nuova generazione |
| 2. Colonna di sonda Heieghtend | □ Sali a 200 mm | □ Sollevare a 300 mm | |
| 3. Asse ruotare | □ 170mm | □ 210mm | □ 250mm |
| 4. Core di Effuet | □ 30 Bar | □ 50 bar | □ 70 bar |
| 5. Sistema del refrigerante del mandrino | |||
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina 1165A Centro di lavorazione ad alta velocità e ad alta precisione supplier and custom 1165A Centro di lavorazione ad alta velocità e ad alta precisione company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Ningbo Hongjia CNC Technology Co., Ltd., sin dal suo stabilimento, è stato impegnato a combinare attentamente la tecnologia CNC più all'avanguardia con le esigenze effettive e esplorando costantemente metodi di elaborazione più efficienti e precisi. Come fornitore e fabbrica di produzione personalizzata del centro di lavorazione ad alta velocità e ad alta precisione 1165A, Hongjia CNC ha una forte forza tecnica e una ricca esperienza nel settore. Ciò non si riflette solo nella ricerca finale dei dettagli del prodotto, ma anche nella capacità di comprendere e soddisfare profondamente le diverse esigenze dei clienti di più settori come aerospaziale, produzione automobilistica e lavorazione degli stampi. Attraverso la ricerca tecnologica e lo sviluppo tecnologico continuo e l'innovazione del prodotto, il CNC di Hongjia continua a sfondare i confini della tradizionale elaborazione e portare soluzioni di elaborazione rivoluzionaria sul mercato.
La competitività principale di 1165A Centro di lavorazione ad alta velocità e ad alta precisione risiede nella sua struttura di design stabile e avanzata. La guida del letto della macchina adotta un design a vasta campata, dotato di una base larga e stabile, per garantire la stabilità assoluta durante il processo di elaborazione. La scatola del mandrino ha una struttura solida, la parte della sella è stata ampliata e ampliata e il design a supporto completo di servizio pesante fornisce una solida base per la macchina utensile per ottenere funzionamento ad alta velocità ed elaborazione ad alta precisione. Questo design non solo migliora l'efficienza di elaborazione, ma garantisce anche che anche i pezzi grandi e pesanti possano essere gestiti con facilità.
I tre assi di alimentazione usano tutte guide lineari di precisione importate da Taiwan. L'applicazione di queste guide ad alta precisione migliora notevolmente l'accuratezza del posizionamento di ciascun asse e garantisce l'accuratezza di ciascun movimento. Inoltre, le corde in filo a tre assi della macchina utensile sono state prevocate. Questa ottimizzazione dei dettagli migliora ulteriormente l'accuratezza della trasmissione e la rigidità complessiva della macchina utensile, rendendo più affidabile il processo di elaborazione e la qualità del prodotto finito.
Di fronte alla domanda della moderna industria manifatturiera di una produzione automatizzata e intelligente, anche il centro di lavorazione pesante di alta velocità e ad alta precisione 1165A funziona bene. Le funzioni di modifica dello strumento a un pulsante integrato del sistema e di un pulsante di un pulsante semplificano notevolmente il processo operativo, riducono il tempo di cambio dello strumento e migliora l'efficienza di elaborazione complessiva. Che si tratti della gestione della libreria degli strumenti o della rapida commutazione delle attività di lavorazione, è possibile ottenere un controllo intelligente, riducendo l'intervento manuale e rendendo la produzione più fluida ed efficiente.
Al fine di migliorare ulteriormente l'efficienza della lavorazione e la qualità del pezzo, il centro di lavorazione ad alta velocità e ad alta precisione 1165A e un centro di lavorazione ad alta precisione offre una funzione di uscita dell'acqua centrale ad alta pressione opzionale per il mandrino della macchina utensile. Che si tratti di un'unità a cinghia o di un mandrino direttamente collegato, questo design può migliorare efficacemente l'effetto di raffreddamento, rimuovere rapidamente il calore generato durante il processo di lavorazione, ridurre l'usura degli utensili ed estendere la durata degli utensili. Aiuta anche a migliorare la qualità della superficie di lavorazione e soddisfare i requisiti di lavorazione ad alta precisione.
