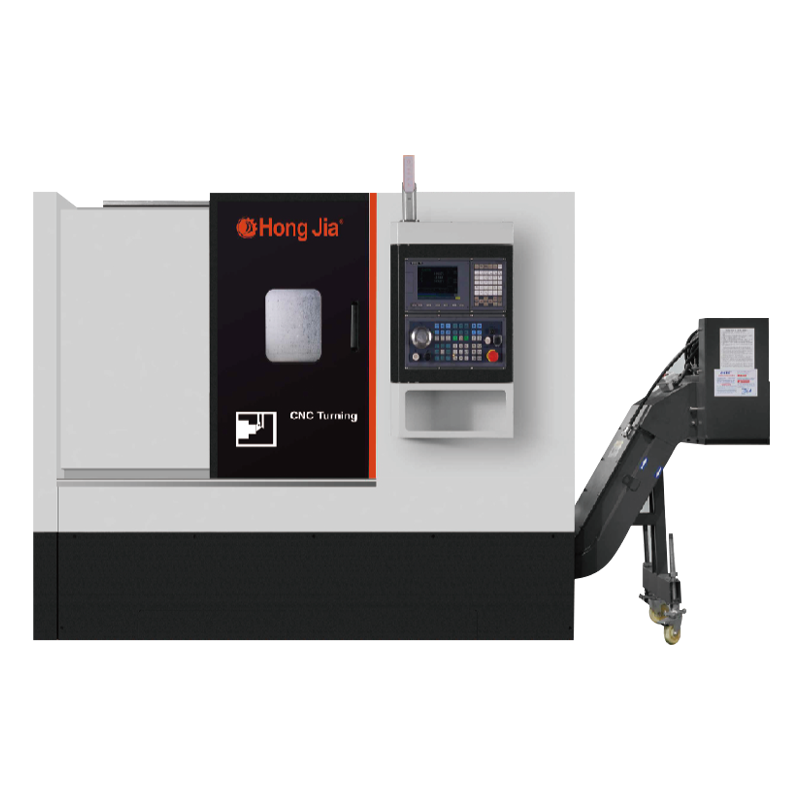

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale sincrono a 3 assi NC-106d-Y Centro di svolta orizzontale sincrono a 3 assi NC-106d-Y
Il centro di svolta orizzontale sincrono a 3 assi è una macchina utensile CNC ad alte prestazioni con potenti capacità di lavorazione e parametri tecnici precisi. Il suo diametro di lavorazione massima è φ230mm e la lunghezza di lavorazione massima è di 360 mm, che è adatta per la lavorazione dei pezzi di lavoro di grandi dimensioni; La velocità massima del mandrino può raggiungere 5000 giri / min, dotato di estremità del mandrino A2-5 e mandrino a foro attraverso φ56 mm, supportando operazioni di lavorazione efficienti e stabili; La macchina utensile adotta la torretta a 12/15 stazioni, dotata di torretta di potenza BMT40/ER25, la velocità massima della testa di potenza è di 4000 giri/min e la coppia della testa di potenza è di 7,7 n · m, il che può soddisfare le esigenze della lavorazione di parti complesse. Il viaggio dell'asse di alimentazione copre quattro direzioni di Z, X, Y e A e la velocità di movimento rapida è fino a 20 metri/minuto. Il requisito di alimentazione di tutta la macchina è 13kVA, che è adatto alle esigenze di lavorazione di precisione in vari scenari industriali. La macchina utensile ha una dimensione complessiva di 2310 × 1510 × 2080mm e un peso totale di 3800 kg, che mostra un design compatto e stabile.
Informazioni sulla produzione
Capacità di elaborazione
1. Può essere girato, perforazione. noioso. fresatura. toccare l'elaborazione
2. LT può completare l'elaborazione in modo sincrono con 3 assi
3. Struttura di base ad alta rigidità, per ottenere un taglio pesante
4. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
5. Il serbatoio del refrigerante eliminato viene utilizzato per una facile pulizia e taglio
6. Capacità del serbatoio standard: 100L

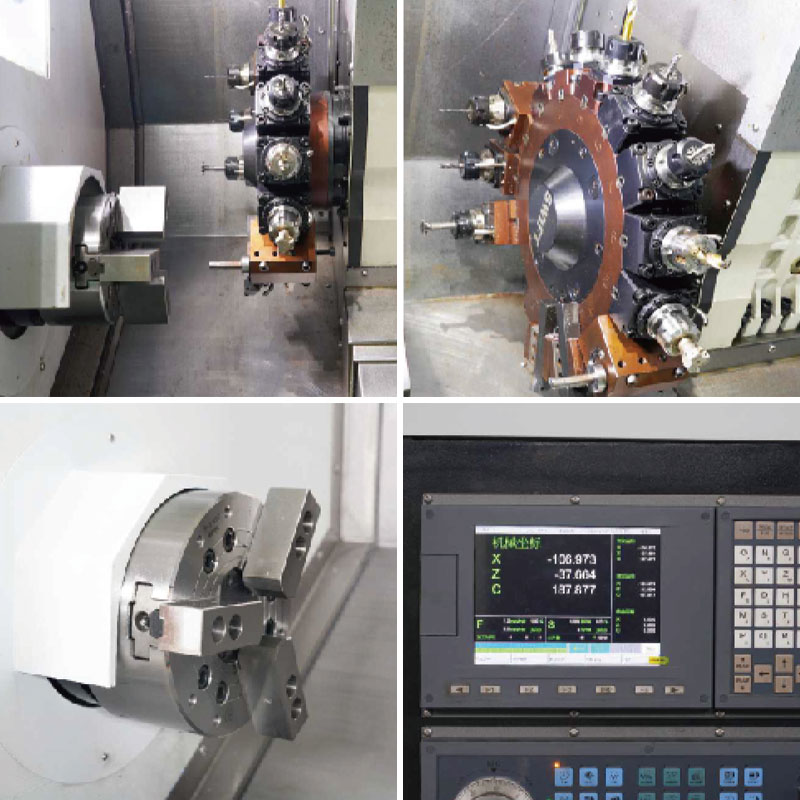

Configurazione di base di macchine utensili
1. Sytec di nuova generazione/22 TB
2. Motore di trasmissione di nuova generazione e trasmissione mandrino
3. Il mandrino motorizzato a precisione ad alta velocità integrata è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Power Tower 12/15 Stazioni
Parametro tecnico
| Articolo | NC-106d-y |
| Max. diametro di lavorazione | Φ230mm |
| Max. lunghezza di lavoro | 360mm |
| Max. Diametro di svolta | 550 mm |
| Dimensioni del mandrino del mandrino | 6/8 pollici |
| Max. velocità del fuso | 5000min -1 |
| Forma del fuso | A2-5 |
| Attraverso l'apertura del mandrino | Φ56mm |
| Il diametro interno del tubo di espansione del mandrino | Φ45mm |
| Il diametro interno del cuscinetto dell'albero principale | Φ90mm |
| Potenza del fuso | 11KW |
| Coppia di mandrino nominale | 35n.m |
| Max. Coppia del mandrino | 70n.M |
| Numero di superfici della torretta | 12/15 |
| Manico dello strumento di diametro esterno | 20x20 |
| Bit sedile | Φ25mm |
| Modello della testa di potenza della torretta | BMT40/ER25 |
| Velocità massima della testa di potenza della torretta | 4000 mm -1 |
| Potenza del motore della testa della torre cutter Potenza | 2.4kw |
| Coppia di testa di potenza della torretta | 7.7n.m |
| Asse di alimentazione Viaggio di direzione z/x | Z: 370mm x: 185mm Y: 70mm |
| Albone di alimentazione una direzione di direzione | A: 360mm |
| Alimentazione dell'albero z/x Potenza motore | 1.7kw |
| Velocità di spostamento rapido z/x | Z: 20m/min x: 20m/min |
| Velocità di spostamento rapido a | A: 20m/min |
| Capacità di alimentazione | 13kva |
| Dimensioni complessive della macchina (LXWXH) | 2310 × 1510 × 2080 |
| Peso della macchina | 3800 kg |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta orizzontale sincrono a 3 assi NC-106d-Y supplier and custom Centro di svolta orizzontale sincrono a 3 assi NC-106d-Y company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
La risposta diretta: cosa offrono queste macchine Conclusione fondamentale: A Tornio e fresatrice di precisione ad alta velocità consente ai produttori di raggiungere tolleranze ...
PER SAPERNE DI PIÙ -
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ
Conoscenza del settore
Nelle moderne macchine utensili produttive, ad alta precisione e ad alta efficienza sono diventati uno strumento importante per le aziende per migliorare la loro competitività. In qualità di R&D professionale di R&S, società di produzione e vendite, Ningbo Hongjia CNC Technology Co., Ltd è impegnata a fornire ai clienti soluzioni CNC avanzate con una forte forza tecnica e una ricca esperienza del settore. Tra questi, il centro di svolta orizzontale sincrono a 3 assi è una macchina utensile a CNC ad alte prestazioni che supporta le esigenze di lavorazione di precisione di diversi settori con eccellenti capacità di lavorazione e parametri tecnici precisi.
Capacità di lavorazione efficienti e precise
IL Centro di svolta orizzontale di lavorazione sincrona a 3 assi Ha eccellenti capacità di lavorazione, con un diametro di lavorazione massimo di φ230mm e una lunghezza di lavorazione massima di 360 mm, adatta per la lavorazione di vari pezzi di grandi dimensioni. La sua velocità del mandrino può raggiungere fino a 5000 giri / min, dotato di un'estremità del mandrino A2-5 e un mandrino a foro attraverso φ56 mm, che può mantenere prestazioni di lavorazione stabili ad alta velocità. Queste caratteristiche rendono l'attrezzatura particolarmente ampiamente utilizzata in settori come aerospaziale, produzione automobilistica e strumenti di precisione.
Potente configurazione della torretta
La macchina utensile adotta una torretta a 12/15 stazioni ed è dotata di una torretta di potenza BMT40/ER25. La velocità massima della testa di potenza raggiunge 4000 giri / min e ha una coppia di 7,7 n · m, che può soddisfare le esigenze di elaborazione di parti complesse. L'applicazione della torretta di potenza consente alla macchina utensile di completare più processi come la fresatura, la perforazione e il tocco in un serraggio, migliorando notevolmente l'efficienza di elaborazione e riducendo gli errori e migliorando la coerenza del prodotto.
Controllo del collegamento multi-asse accurato
Il viaggio dell'asse di alimentazione del centro di svolta orizzontale sincrono a 3 assi copre quattro direzioni: Z, X, Y e A e la velocità di movimento rapida è fino a 20 metri/minuto, garantendo l'efficienza e l'accuratezza del processo di elaborazione. La tecnologia di elaborazione sincrona consente alla macchina utensile di coordinare il movimento in più assi, ottenendo così una elaborazione superficiale più complessa e una produzione di parti ad alta precisione. Questa funzione è particolarmente importante nel settore manifatturiero di precisione impegnativo.
Struttura compatta e stabile
Le dimensioni complessive della macchina utensile sono 2310 × 1510 × 2080mm, con un peso totale di 3800 kg. La struttura è compatta e stabile e può mantenere un'eccellente resistenza alle vibrazioni durante il funzionamento a lungo termine per garantire l'accuratezza dell'elaborazione. Inoltre, la domanda di potenza dell'intera macchina è di 13kVA, che non solo soddisfa i requisiti di elaborazione ad alta intensità, ma ha anche buone capacità di controllo del consumo di energia.
Adatto per una varietà di applicazioni industriali
Come macchina a CNC ad alte prestazioni, il centro di svolta orizzontale sincrono a 3 assi è ampiamente utilizzato in vari campi di produzione di precisione. Che si tratti di parti automobilistiche, attrezzature mediche, apparecchiature di comunicazione elettronica o settore aerospaziale, questa macchina utensile può fornire alle aziende un'eccellente efficienza di produzione e una qualità di elaborazione di alta qualità con le sue capacità di elaborazione efficienti e stabili.
Supporto tecnico leader e servizio post-vendita
Ningbo Hongjia CNC Technology Co., Ltd ha sempre aderito al concetto di "innovazione tecnologica ed eccellenza della qualità", prestazioni del prodotto continuamente ottimizzate e fornito supporto tecnico professionale e un servizio post-vendita perfetto. Con una tecnologia di produzione avanzata e un rigoroso controllo di qualità, Hongjia CNC garantisce che ogni macchina utensile CNC spedito fuori dalla fabbrica abbia prestazioni di alta qualità, creando un valore di produzione maggiore per i clienti. $
