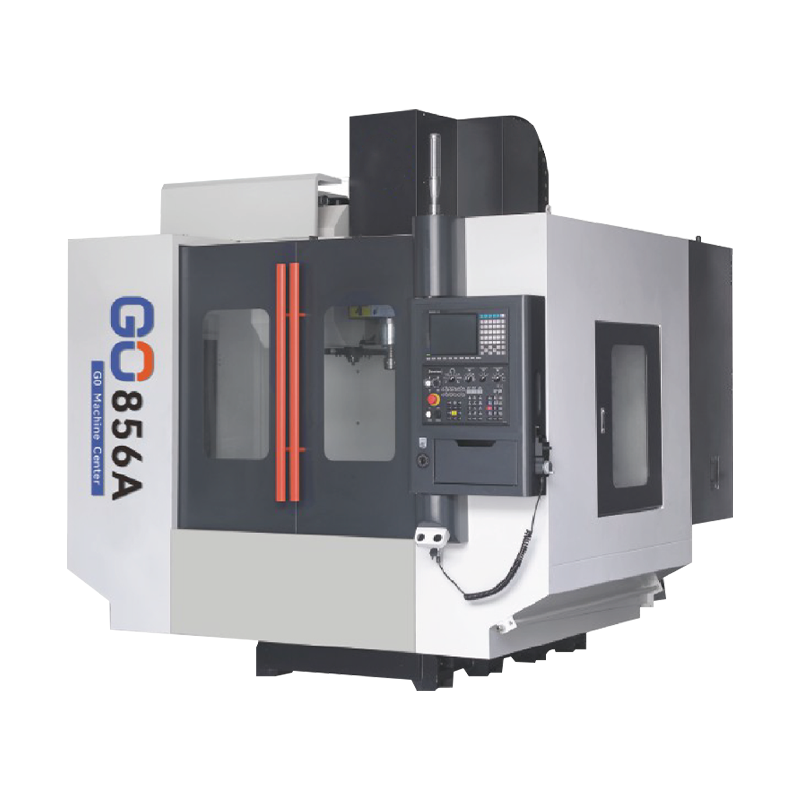

856A Centro di lavorazione per impieghi pesanti
Le guide del letto di questa macchina utensile adottano un design a vasta fascia con una base larga e stabile, garantendo la rigidità e la stabilità della struttura generale. La colonna del mandrino adotta una struttura a scatola, combinata con un design alla sella allargata e un metodo di supporto a pieno carico, che può resistere efficacemente alle vibrazioni e alle forze esterne durante l'elaborazione ad alta velocità, garantendo la stabilità e l'affidabilità dell'elaborazione ad alta precisione.
I tre assi di alimentazione della macchina utensile sono dotati di guide lineari di precisione importate da Taiwan, che assicurano l'accuratezza del posizionamento di ciascun asse, migliorando così l'accuratezza e la ripetibilità di elaborazione. Il sistema di binari di guida di ciascun asse di alimentazione è stato progettato con precisione e rigorosamente testato per garantire stabilità e efficienza nel funzionamento a lungo termine.
La vite di piombo a tre assi della macchina utensile adotta un processo di pre-stipula, che migliora ulteriormente l'accuratezza e la rigidità del sistema di trasmissione, garantisce stabilità durante l'elaborazione ad alto carico e ad alta velocità e riduce la fluttuazione dell'accuratezza causata da vibrazioni meccaniche o variazioni di temperatura.
Il sistema ha sviluppato una funzione di modifica dello strumento a un pulsante e di un pulsante per il caricatore degli strumenti, che migliora notevolmente la velocità di cambio dello strumento e la facilità di funzionamento.
La cintura di macchine utensili o il mandrino connesso diretto possono essere dotati di acqua centrale ad alta pressione per migliorare l'efficienza di elaborazione.
Informazioni sulla produzione
Parametro tecnico
| Articolo | Unitàà | 856a | |
| Viaggio | ASse X (gamma di lavorazione sinistra e destra) | mm | 820 |
| Asse Y (gamma di lavorazione anteriore e posteriore) | mm | 560 | |
| Asse Z (intervallo di elaborazione superiore e inferiore) | mm | 600 | |
| Distanza dal naso del mandrino alla superficie di lavoro | mm | 120-720 | |
| Tavolo da lavoro | Dimensione del tavolo | mm | 1000 × 550 |
| Dimensioni CAO a forma di T. | mm | 18 × 5 × 90 | |
| Carico massimo della tabella | kg | 800 | |
| Mandrino | Foro conico mandrino | BT40 | |
| Velocità del fuso | RPM | 8000-12000 | |
| Modalità di trasmissione del mandrino | Link diretto/b «lt | ||
| Foraggio | Vai velocità | m/min | 36/36/36 |
| G01 Velocità massima | mm/min | 10000 | |
| G01 Velocità minima | mm/min | 0.001 | |
| Libreria degli strumenti | Tipo di libreria degli strumenti | Tipo di disco BT40 | |
| Capacità di archiviazione degli strumenti | 把 | 24T | |
| Peso consentito | kg | 3 | |
| Diametro massimo | mm | Nessuno adiacente φ140 | |
| Tempo di cambio dello strumento adiacente | s | 1.2 | |
| Macchina Diametro | Dimensione dell'impronta | mm | 2700 × 3000 × 2800 |
| Peso della macchina | T | ≈5.5 | |
| Precisione | Accuratezza del posizionamento XYZ (ictus completo) | mm | 0.008 |
| Accuratezza del posizionamento ripetuto XYZ (ictus completo) | mm | ± 0,005 | |
Altro
| Articolo | Unit | T600A |
| Requisito della pressione dell'aria | kg/cm 2 | 6-8 (sistema di filtrazione a doppia)) |
| Componente elettrico | Schneider | |
| Requisito di tensione | 380 V ± 5Phz | |
| Requisito di temperatura | ° C. | 5-40 |
| Connessione a terra | Deve essere messo a terra in modo affidabile | |
| Configurazione del sistema | Set di nuova generazione 22ma |
Opzionale
| Articolo | |||
| 1. Sistema | □ Mitsubishi M80 | □ Fanuc Mf Plus | □ Nuova generazione |
| 2. Colonna di sonda Heieghtend | □ Sali a 200 mm | □ Sollevare a 300 mm | |
| 3. Asse ruotare | □ 170mm | □ 210mm | □ 250mm |
| 4. Core di Effuet | □ 30 Bar | □ 50 bar | □ 70 bar |
| 5. Sistema del refrigerante del mandrino | |||
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina 856A Centro di lavorazione per impieghi pesanti supplier and custom 856A Centro di lavorazione per impieghi pesanti company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
856A Centro di lavorazione a servizio pesante: produzione di precisione
1. Enterprise Strength, Leadership tecnologica
Ningbo Hongjia CNC Technology Co., Ltd, in quanto impresa ad alta tecnologia focalizzata sulla ricerca, lo sviluppo, la produzione e le vendite di attrezzature da taglio dei metalli CNC, ha sempre considerato l'innovazione tecnologica come la forza trainante di base per lo sviluppo dell'impresa. La società ha un team di ricerca e sviluppo composto da esperti del settore e élite tecniche, impegnate a esplorare tecnologie di elaborazione più efficienti e intelligenti. Come fornitore e fabbrica personalizzata di 856A Centro di lavorazione per impieghi pesanti , Hongjia CNC, con la sua forte forza tecnica e la ricca esperienza del settore, continua a sfondare barriere tecniche e fornire ai clienti soluzioni CNC personalizzate per soddisfare le diverse esigenze di più industrie, dalla produzione aerospaziale alla produzione automobilistica per la lavorazione degli muffe.
2. Struttura stabile e prestazioni eccellenti
La progettazione del centro di lavorazione a servizio pesante 856A considera completamente gli elevati requisiti di lavorazione per impieghi pesanti per la stabilità e la rigidità della macchina utensile. La sua rotaia del letto adotta un design a vasta campata, unito a una base larga e stabile, per garantire la rigidità e la stabilità della struttura generale, anche se sottoposta a elaborazione a carico pesante. Può mantenere una precisione estremamente elevata. La colonna del mandrino adotta una struttura a scatola, combinata con un design alla sella allargata e supporto a pieno carico, che resiste efficacemente a vibrazioni e forze esterne durante la lavorazione ad alta velocità, fornendo una solida garanzia per la lavorazione ad alta precisione. Questo design non solo migliora la durata della macchina utensile, ma garantisce anche la coerenza della qualità delle parti elaborate.
3. Guida di precisione, posizionamento accurato
In termini di controllo del movimento chiave, il sistema di alimentazione a tre assi del centro di lavorazione pesante 856A è dotato di guide lineari di precisione importate da Taiwan. Queste guide migliorano significativamente l'accuratezza della lavorazione e la ripetibilità della macchina utensile con le loro eccellenti prestazioni guida e accuratezza del posizionamento. Il sistema di guida di ogni asse è stato progettato con precisione e rigorosamente testato per garantire che possa mantenere un'elevata stabilità ed efficienza nell'uso a lungo termine. Questa ricerca estrema dei dettagli fa sì che il centro di lavorazione pesante 856A funziona bene nella lavorazione di precisione di parti complesse e diventa l'attrezzatura preferita in molti campi di produzione di fascia alta.
4. Aggiornamento della trasmissione, precisione senza preoccupazioni
Al fine di migliorare ulteriormente l'efficienza e l'accuratezza della lavorazione, la vite di piombo a tre assi del Centro di lavorazione pesante 856A adotta un processo di pre-stipula. Questo design innovativo migliora efficacemente la rigidità e la precisione del sistema di trasmissione e può mantenere una stabilità estremamente elevata anche in condizioni di elaborazione ad alto carico e ad alta velocità, riducendo notevolmente le fluttuazioni di precisione causate da vibrazioni meccaniche o variazioni di temperatura. Questa innovazione tecnologica non solo migliora la qualità superficiale del pezzo, ma estende anche la durata della macchina utensile, creando un valore maggiore per i clienti.
5. operazione intelligente, conveniente ed efficiente
In termini di intelligence, il centro di lavorazione pesante 856A è anche in prima linea nel settore. Il sistema integra il ripristino di un pulsante e le funzioni di cambio dello strumento a un pulsante, che semplifica notevolmente il processo di cambio dello strumento, migliora la comodità del funzionamento e la velocità di cambio dello strumento e inietta nuova vitalità nel miglioramento dell'efficienza della produzione. Inoltre, la macchina utensile può essere configurata con un'unità a cinghia o un mandrino direttamente collegato in base alle esigenze del cliente e può essere dotata di una funzione di uscita dell'acqua centrale ad alta pressione per migliorare ulteriormente l'efficienza di elaborazione e soddisfare le diverse esigenze di elaborazione. $
