Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Tornio orizzontale CK6140 ad alta precisione Tornio orizzontale CK6140 ad alta precisione
Tornio di controllo numerico

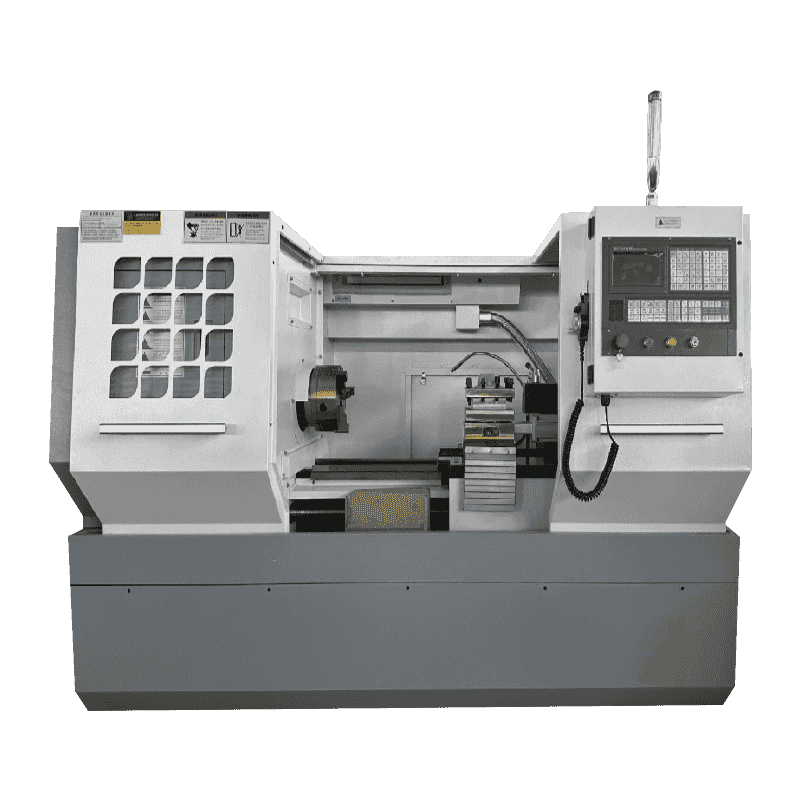

Il tornio orizzontale CK6140 CNC presenta elevata precisione, alta potenza e alta rigidità. I suoi componenti e la struttura principali sono progettati in modo ottimale ed è l'attrezzatura di prima scelta per la lavorazione di alberi, dischi, boccole, superfici a forma speciale e pezzi a vite.
Pezzi.
KND o un ampio numero di sistemi di controllo numerico e sistemi di servo AC interamente digitale, X e Asse Z sono controlli a circuito semi-chiuso, il sottomarino a vite a sfera utilizza viti a sfera di precisione a livello C3 e i componenti elettrici sono importati o marchi noti nazionali, in linea con la certificazione 3C domestica o domestica.
Le macchine utensili sono ispezionate in stretto conformità con le procedure di ispezione prima di lasciare la fabbrica. Ogni macchina utensile adotta un interferometro laser per verificare l'accuratezza del posizionamento degli assi X e Z e la ripetibilità dell'accuratezza del posizionamento, che garantisce la precisione stabile e affidabile delle macchine utensili.
Prima di lasciare la fabbrica, le macchine utensili vengono ispezionate rigorosamente in base alle procedure di ispezione. Ogni macchina utensile adotta un interferometro laser per testare l'accuratezza del posizionamento e la ripetibilità degli assi X e Z per garantire la loro stabilità e affidabilità.
Informazioni sulla produzione
Introduzione delle parti principali
1 、 letto.
Adottare la struttura piatta del letto, lo stampaggio della sabbia in resina, la colata in ghisa di alta qualità, la guida guida adotta tempra di media frequenza e processo di stampaggio incollati e incollati, che ha una buona resistenza all'abrasione e conservazione di precisione.
2 、 scatola del mandrino.
La struttura del mandrino adotta la struttura tipica del supporto a due punti nelle estremità anteriori e posteriori e il mandrino ha un'elevata rigidità; Il cuscinetto adotta il cuscinetto speciale per un mandrino ad alta precisione della fabbrica di cuscinetti di Harbin, che fa sì che il mandrino abbia un'elevata precisione rotante. L'intervallo di velocità dell'unità principale è 100 ~ 2000R/min; Gli ingranaggi di guida principali sono induriti e macinati, la guida e i cuscinetti di rotolamento sono lubrificati da olio forte, con prestazioni di aumento ad alta velocità e bassa temperatura; La progettazione della custodia per la scatola del mandrino prende piena considerazione delle misure di dissipazione del calore e del meccanismo di sradamento delle vibrazioni, che rende la scatola del mandrino ha le caratteristiche di basso rumore e una precisione di trasmissione elevata e il rumore della macchina utensile non supera il valore stabilito dallo standard nazionale. Il rumore della macchina non supera il valore stabilito dallo standard nazionale. La macchina ha un dispositivo di protezione da sovraccarico elettrico, un dispositivo di protezione da sovraccarico meccanico e un dispositivo di arresto di emergenza per controllare la rotazione del mandrino. Il tipo di macchina automatica di cambio di velocità è dotato di una casella di controllo automatica della velocità automatica esterna.
3. Motion per l'alimentazione
I movimenti di alimentazione trasversali (asse X) e longitudinale (asse Z) sono guidati dai servi motori per realizzare i movimenti rapidi di traversa e alimentazione con viti a sfera di precisione.
La guida a diapositiva è fissata con una cintura morbida di plastica anti-creazione, che può garantire l'accuratezza del posizionamento e la ripetibilità della macchina utensile.
4. Tailstock.
Il design del tailstock della macchina tiene piena la rigidità, la capacità di caricamento e la facilità d'uso. Il metodo di serraggio è manuale.
6. Chuck
La macchina è dotata di un chuck a tre jaw da 8 pollici (opzionale idraulico).
7. Lubrificazione centralizzata
Adottare la tecnologia giapponese sistema di lubrificazione centralizzata per realizzare la lubrificazione di ciascun binario di guida, vite a sfera e cuscinetto. La pompa di lubrificazione ha le funzioni del display di stato di lavoro e del monitoraggio idraulico. E può essere regolato in qualsiasi momento del ciclo di iniezione dell'olio.
3 、 Porta dello strumento di controllo numerico
Il supporto per utensili CNC a quattro stazioni verticale ha le caratteristiche di alta precisione, stabilità e affidabilità del posizionamento, una vasta gamma di applicazioni, una struttura semplice, una facile manutenzione e così via.
4 、 ambiente di lavoro della macchina utensile
Temperatura ambiente: 5 ℃ ~ 40 ° ℃ intervallo e la temperatura media di 24 ore non supera 35 ℃.
Umidità relativa: 30% ~ 95% e il principio del cambiamento di umidità è che non dovrebbe causare condensa.
Altitudine: sotto 1000 m.
Atmosfera: nessuna polvere eccessiva, gas acido, gas corrosivo e sale.
Evita la luce solare diretta sulla macchina o le radiazioni di calore sulla macchina che possono causare cambiamenti nella temperatura ambiente.
Posizione di installazione lontano da fonti di vibrazione.
Posizione di installazione lontano da materiali infiammabili ed esplosivi.
Parametro tecnico
| Articolo | Unità | CK6140 |
| Max. Ruotando il diametro del letto | mm | 400 |
| Diametro di rotazione massima sul supporto per utensili | mm | 210 |
| La lunghezza del pezzo maxi mum tra due centri | mm | 750 |
| Mandrino attraverso il diametro del foro | mm | Φ52 |
| Gamma di velocità del mandrino | r/min | Cambio di ingranaggio 100-2000/cambiamento infinito |
| Tipo di estremità del mandrino | A2-6 | |
| Buco conico anteriore del mandrino | Sei moh | |
| Potenza del motore del mandrino | KW | 5.5 |
| Forma del motore di alimentazione | Conversione di frequenza | |
| Strumento di controllo numerico REST | Porta degli strumenti a quattro stazioni verticali | |
| Dimensione del gambo | mm | 20x20 |
| Porta utensile Accuratezza del posizionamento ripetuto | ± 3,2 " | |
| Gamma di velocità di alimentazione | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Unità di impostazione minima | mm | 0.001 |
| Dimensioni complessive della macchina (LXWXH) | mm | 2150x1450x1650 mm |
| Peso della macchina lordo | kg | 1900 |
