Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Tornio orizzontale CK6150 ad alta potenza Tornio orizzontale CK6150 ad alta potenza
Tornio di controllo numerico

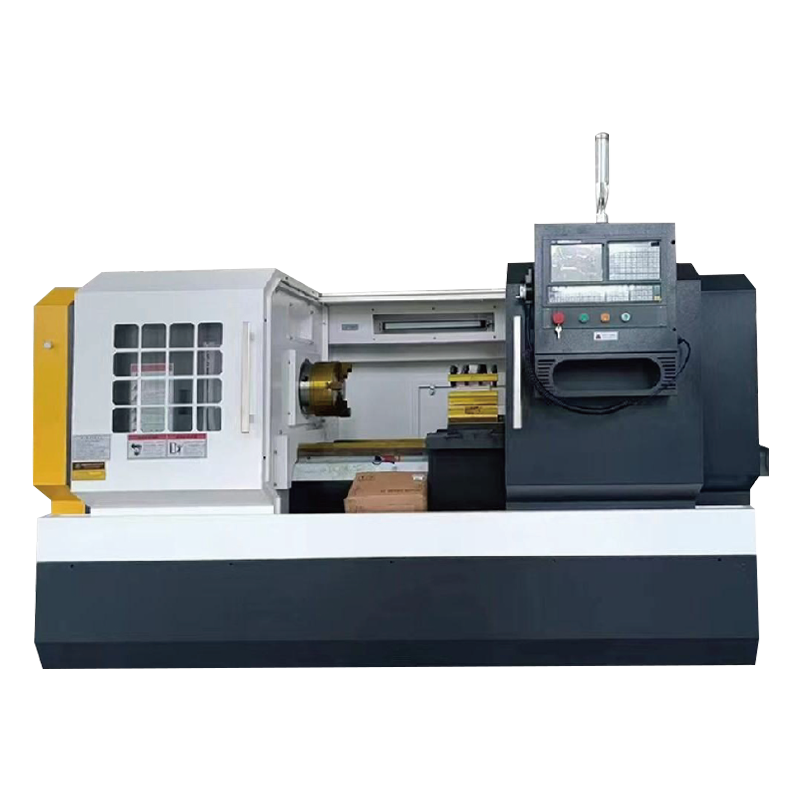

Il tornio orizzontale CK6150 CNC ha le caratteristiche di alta precisione, alta potenza, alta rigidità, ecc. Le sue parti e la struttura principali sono progettate in modo ottimale, che è la prima scelta di attrezzature per gli alberi di lavorazione, dischi, boccole, superfici appositamente a forma di vite.
GSK980TB3/Huazhong 808 Sistema CNC e sistema di servo AC all-digitale, X, asse Z sono controlli a grano semi-chiuso, viti a sfera che utilizzano viti a sfera di precisione a livello C3, vengono importati i componenti elettrici o i marchi noti domestici, in linea con la certificazione CE o nazionali 3C. La macchina è dotata di un titolare del CNC a quattro stazioni verticale di un famoso marchio in Cina, che ha le caratteristiche di alta precisione di posizionamento, alta resistenza e buone prestazioni anti-vibrazione.
Le macchine utensili sono ispezionate in stretto conformità con le procedure di ispezione prima di lasciare la fabbrica. Ogni macchina utensile adotta un interferometro laser per verificare l'accuratezza del posizionamento degli assi X e Z e la ripetibilità dell'accuratezza del posizionamento per garantire la loro stabilità e affidabilità.
Informazioni sulla produzione
Vantaggi delle Macchine utensili
1. Pesta della macchina utensile e letto. Tailstock. L'intera macchina adotta un interferometro laser per l'ispezione, che può garantire efficacemente l'accuratezza del posizionamento dell'asse Z e dell'asse X, ripetere l'accuratezza del posizionamento, il contraccolpo e la stabilità della macchina.
2. La macchina utensile è realizzata in ghisa ad alta resistenza con materiali speciali di rame e cromo e la guida del letto è spenta a una profondità di 3 mm, che migliora efficacemente la resistenza all'usura e la stabilità della macchina utensile.
3. La macchina utensile adotta lubrificazione centralizzata e la paletta viene diffusa con lubrificazione forzata, che garantisce la pulizia e le caratteristiche di dissipazione del calore della paletta in risposta al caldo nel sud e prolunga efficacemente la durata del servizio dei cuscinetti e delle marce.
4. Il mandrino della macchina utensile adotta i cuscinetti di Harbin, il buco del mandrino da 82 mm e gli ingranaggi della macchina utensile utilizzando la macinazione di precisione, migliorando efficacemente la durezza degli ingranaggi e riducendo il rumore della macchina utensile.
5. La macchina adotta viti a sfera di Hanjiang, viti a sfera dell'asse Z e viti a sfera dell'asse X con struttura a trazione, che migliora l'accuratezza della lavorazione del pezzo del cerchio esterno e delle dimensioni del foro interno.
6. La macchina adotta un supporto per utensili elettrici senza lancio a quattro stazioni. Dimensione del gambo dell'utensile: 25x25mm.
7. Delixi Brand Electrical Perttrodomestici

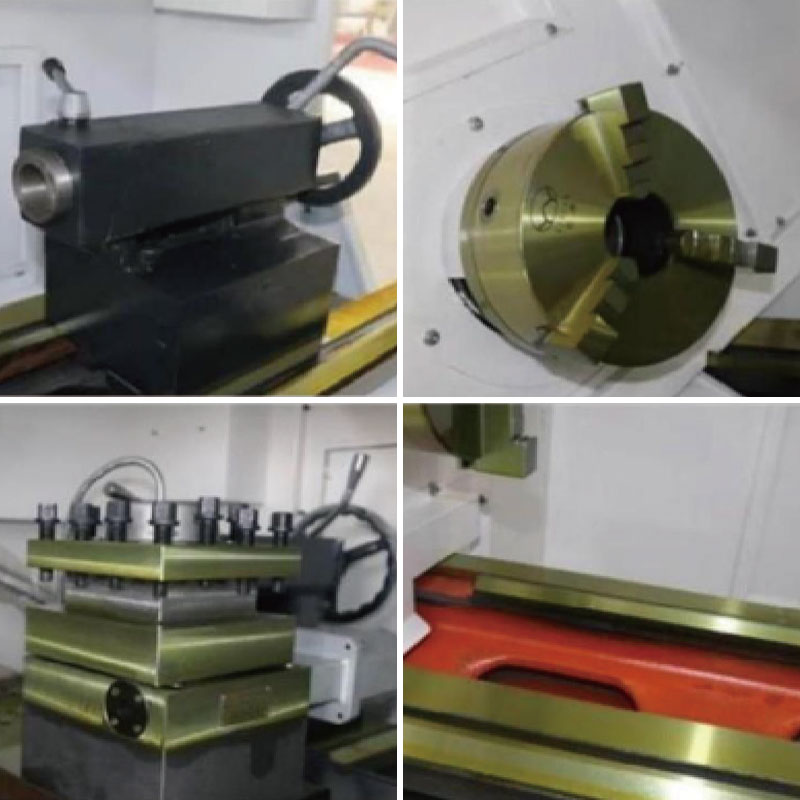

Strumento di controllo numerico REST
Porta dello strumento CNC a quattro stazioni con alta precisione, stabilità e affidabilità, una vasta gamma di applicazioni, una struttura semplice, una facile manutenzione e così via.
Il design della coda della macchina tiene piena considerazione alla rigidità, alla capacità dei cuscinetti e alla piacevolezza dell'uso. Il metodo di jacking è manuale.
La macchina è dotata di un manuale manuale da 250 mm a tre jaw.
Il supporto per utensili CNC a 4 posizioni verticale di Wenchang (Sanhe) è caratterizzato da una precisione, stabilità e affidabilità ad alta posizionamento, una vasta gamma di applicazioni, struttura semplice e facile manutenzione.
Adozione della struttura a letto piatto, modanatura a sabbia in resina, fusione in ghisa di alta qualità, la guida guida adotta tempra di media frequenza e processo di stampaggio in plastica, che ha una buona resistenza all'abrasione e ritenzione di accuratezza.
Parametro tecnico
| Articolo | Unità | CK6150 |
| Diametro di rotazione massimo sul letto | mm | Φ500 |
| Diametro di rotazione massima sul supporto per utensili | mm | Φ290 |
| Lunghezza massima del pezzo tra due centri | mm | 1000 |
| Mandrino attraverso il diametro del foro | mm | 82 |
| Gamma di velocità del mandrino | r/min | 150-1600 Varizzazione Varubte con mandrino indipendente o tre ingranaggi |
| Tipo di estremità del mandrino | ISO (GB) A2-8 | |
| Foro di cono anteriore solare | Cinque mohs | |
| Potenza del motore del mandrino | 7.5 | |
| Forma del motore del mandrino | Conversione di frequenza | |
| Strumento di controllo numerico REST | 4 stazioni verticali | |
| Dimensione del gambo | mm | 25x25 |
| Porta utensile Accuratezza del posizionamento ripetuto | ± 0,01 " | |
| Viaggio dell'asse X. | mm | 310 mm |
| Viaggio dell'asse Z. | mm | 1000 mm |
| Velocità di movimento rapida | mm/min | X: 6000 Z: 8000 |
| Gamma di velocità di alimentazione | mm/min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Unità di impostazione minima | mm | 0.001 |
| Diametro della manica scozzese | mm | Φ65 |
| Corsa della manica di coda | mm | 150 |
| Manica a sedile coda | Cinque mohs | |
| Potenza del motore di raffreddamento | W | 90 |
| Testa della pompa di raffreddamento | m | 5 |
| Flusso di pompa di raffreddamento | L/min | 25 |
| Fonte di energia | 380 V ± 10%, 50Hz ± 1% AC trifase AC | |
| Temperatura ambiente | ℃ | 0-40 |
| Umidità relativa | % | ≤92 |
| Dimensioni complessive della macchina (LXWXH) | mm | 2450x1510x1840 |
| Peso della macchina a rete | Kg | 2150 |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Tornio orizzontale CK6150 ad alta potenza supplier and custom Tornio orizzontale CK6150 ad alta potenza company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Tornio orizzontale CK6150 ad alta potenza , come prodotto a stella di Hongjia CNC, combina alta precisione, alta potenza e alta rigidità ed è l'attrezzatura preferita nel campo dell'elaborazione meccanica. Il suo concetto di progettazione è avanzato e i componenti e le strutture principali sono ottimizzati per garantire le prestazioni stabili e le prestazioni eccellenti della macchina utensile in compiti di elaborazione complessi. Adotta GSK980TB3/Huazhong 808 Sistema CNC e sistema Servo AC completamente digitale, e sia l'asse X che l'asse Z adottano il controllo del ciclo semi-chiuso per garantire l'accuratezza del processo di elaborazione.
La competitività principale della macchina utensile risiede nella sua eccellente precisione e stabilità. La scatola del mandrino, il letto e la coda del tornio CK6150 sono ispezionati dall'interferometro laser. Questo rigoroso processo di ispezione garantisce efficacemente l'accuratezza del posizionamento, l'accuratezza del posizionamento ripetuto, la clearance inversa e la stabilità generale dell'asse Z e dell'asse X. Vengono aggiunti il letto in ghisa ad alta resistenza e materiali speciali come rame e cromo. Le guide del letto sono spento con una profondità di 3 mm, il che migliora notevolmente la resistenza all'usura e la stabilità a lungo termine della macchina.
Al fine di soddisfare i requisiti efficienti di dissipazione del calore delle macchine utensili nei clima caldo nel sud, il tornio CK6150 adotta un sistema di lubrificazione centralizzata. La scatola del mandrino è costretta a lubrificare e circolare, il che garantisce la pulizia e le buone prestazioni di dissipazione del calore della scatola del mandrino ed estende efficacemente la durata di servizio di cuscinetti e marcia. Il mandrino utilizza cuscinetti di Harbin con un diametro a foro attraverso 82 mm. Gli ingranaggi della macchina utensile sono esattamente macinati, il che non solo migliora la durezza degli ingranaggi, ma riduce anche il rumore di funzionamento della macchina utensile, creando un ambiente di lavoro più silenzioso per gli utenti.
In termini di sistema di trasmissione, il tornio CK6150 utilizza la vite a sfera di precisione del marchio Hanjiang. Le viti a sfera dell'asse Z e dell'asse X hanno una struttura di trazione. Inoltre, la macchina utensile è dotata di componenti elettrici del marchio Delixi e un supporto per utensili elettrici a quattro stazioni senza sollevamento degli strumenti. La dimensione della maniglia dell'utensile è 25x25mm, il che migliora ulteriormente l'efficienza della modifica dello strumento e la flessibilità di elaborazione. Il titolare degli strumenti CNC a quattro stazioni è diventato la scelta preferita di molti utenti per il suo posizionamento ad alta precisione, una buona stabilità e un'ampia applicabilità, nonché la sua semplice struttura e una facile manutenzione.
Il design di Tailstock riflette anche ultima ricerca dei dettagli di Hongjia CNC. La coda del tornio CK6150 considera pienamente rigidità, capacità di carico e facilità di funzionamento e adotta il sollevamento manuale per garantire un supporto stabile in base a diversi requisiti di elaborazione. La macchina utensile è dotata di un manuale standard da 250 mm a tre jaw Chuck, che offre comodità per i pezzi di serraggio di varie forme e dimensioni. Allo stesso tempo, la macchina utensile utilizza il supporto per utensili CNC verticale a quattro stazioni del marchio Wenchang, che è anche noto per la sua alta precisione, alta stabilità e ampia applicabilità. La sua struttura compatta e una facile manutenzione migliorano ulteriormente le prestazioni complessive della macchina utensile.
Anche il tornio orizzontale CK6150 ad alta potenza è piuttosto geniale nel design strutturale. Adotta una struttura a letto piatto, combinata con fusione di sabbia in resina e materiale in ghisa di alta qualità e la guida guida adotta tempra di tempra di media frequenza e tecnologia di stampaggio in plastica, che non è solo estremamente resistente all'usura, ma può anche mantenere l'accuratezza della lavorazione a lungo. $
