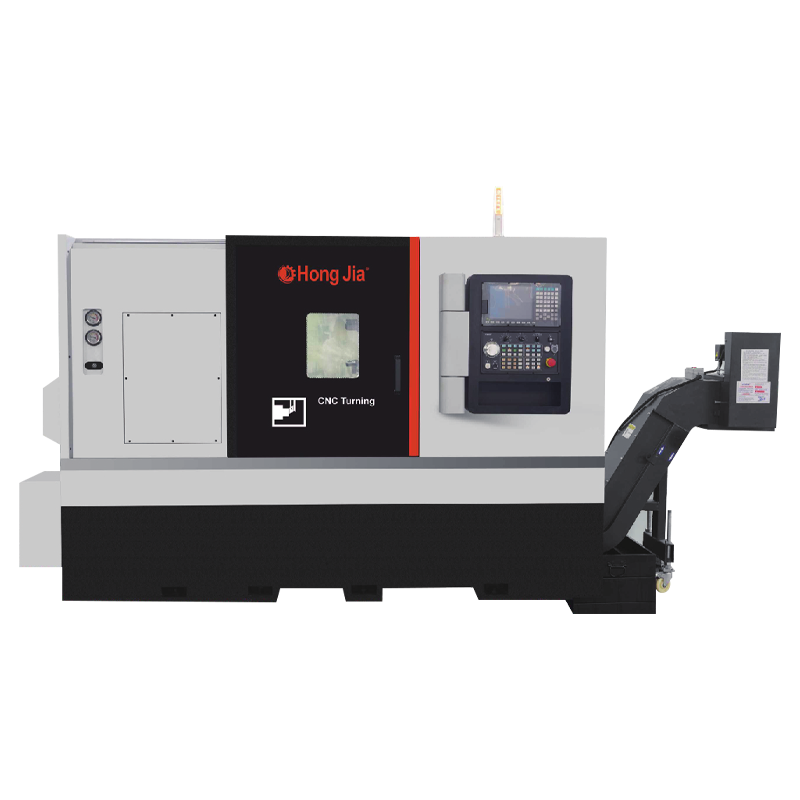

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale NC110D-Y High Production Centro di svolta orizzontale NC110D-Y High Production
I centri di svolta orizzontale ad alto rendimento utilizzano mandrini e sistemi di taglio ad alte prestazioni, che possono facilmente far fronte alla lavorazione di parti di vari materiali e forme. Potente potenza di taglio e velocità di taglio stabile garantisce l'efficienza di elaborazione e la qualità della lavorazione. I percorsi degli utensili ottimizzati e i parametri di taglio riducono le vibrazioni e l'usura durante il taglio ed estendono la durata degli utensili.
I binari di guida di precisione e i sistemi di posizionamento garantiscono un'elevata precisione e stabilità durante l'elaborazione. I sensori avanzati e i sistemi di controllo monitorano e regolano i parametri di elaborazione in tempo reale per garantire coerenza nell'accuratezza dell'elaborazione. Sistemi di serraggio affidabili e apparecchi garantiscono la stabilità e l'accuratezza del posizionamento delle parti durante l'elaborazione.
L'alto grado di automazione, supporta una varietà di metodi automatizzati di caricamento e scarico, riduce l'intervento manuale e migliora l'efficienza della produzione. Struttura della macchina utensile ottimizzata e sistema di dissipazione del calore garantire un funzionamento stabile a lungo termine, ridurre i tempi di inattività e aumentare la produzione complessiva.
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione e noioso possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 125L

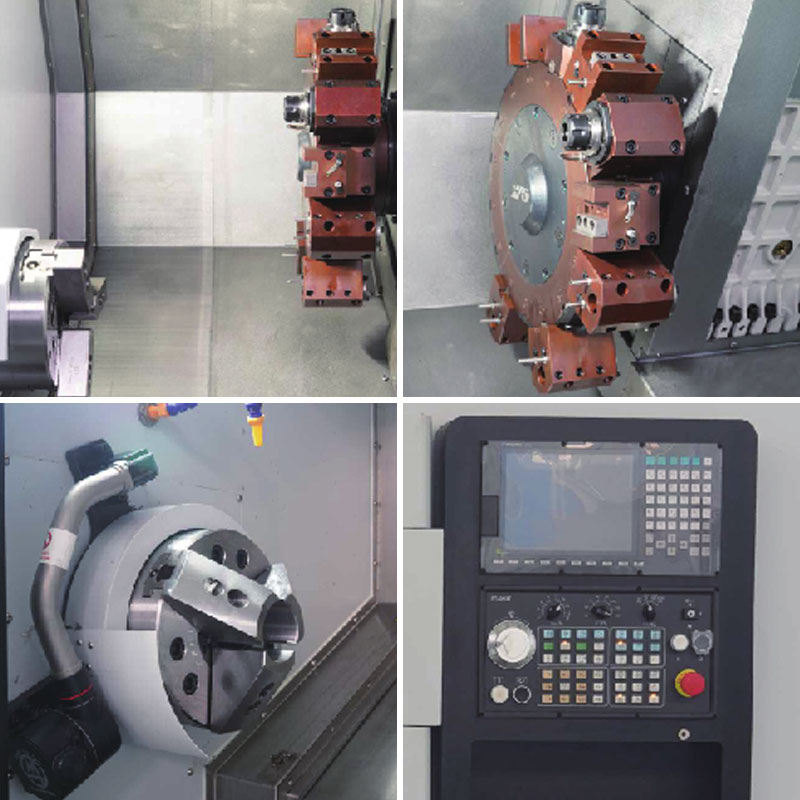

Configurazione di base di macchine utensili
1. Sytec di nuova generazione/22 TB
2. Motore di trasmissione di nuova generazione
3. La nuova generazione del motore del mandrino servo ad alta coppia è standard
4. Taleio di Taiwan o Giappone e vite 5. Serbatoio dell'acqua separata
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Standard con mandrino meccanico ad alta velocità incorporato
Parametro tecnico
| Articolo | Unità | NC-110D-Y | |
| Max. Ruotando il diametro del letto | mm | Φ750 | |
| Max. diametro di lavorazione | mm | Φ600 | |
| Massima lunghezza | mm | 700 | |
| Max. Cravatta attraverso il diametro del foro | mm | Φ75 | |
| Asse principale | Forma del naso del mandrino | A2-8/11 | |
| Mandrino attraverso il diametro del foro | mm | Φ86 | |
| Il cono del foro interno del mandrino | MT-6 | ||
| Capacità di tenuta a tre maschere | 10 " | ||
| Tracciare la forma di azione dell'asta | Pressione idraulica | ||
| Max. velocità del fuso | r/min | 2500min -1 | |
| Potenza motore principale | KW | 15/18.5 | |
| Foraggio | Viaggio dell'asse X. | mm | 350 |
| Viaggio dell'asse Z. | mm | 750 | |
| Asse x/z Velocità rapida | m/min | 25 | |
| Precisione | Accuratezza del posizionamento (x/z) | mm | ± 0,005 |
| Accuratezza del posizionamento ripetuto (x/z) | mm | ± 0,003 | |
| Torre degli utensili elettrici | Numero dell'utensile | 12 | |
| Forma di guida | Servo | ||
| Altezza del centro | mm | 100 | |
| ToolChageTime (T-T) | S | 0.2 | |
| Specifiche noiose per il titolare degli strumenti | mm | 50 | |
| Specifiche del supporto per utensili quadrati | mm | 25 | |
| Velocità di powerhead | R.P/min | 4000 | |
| Potenza del motore della testa di potenza | KW | 3.6 | |
| Coppia di Powerhead | N.M | 15 | |
| Tipo di powerhead | BMT | 55/65 | |
| Asse y | Viaggio dell'asse Y. | mm | 150 |
| Coppia del motore dell'asse Y. | N.M | 8.4 | |
| Vite dell'asse Y. | palle | 3206 | |
| Modulo guida dell'asse Y. | Ralles / binari rettangolari | Binario duro rettangolare | |
| Tailstock | Cono conico di manica di coda | MT-5 | |
| Diametro della manica centrale | mm | Φ80 | |
| Viaggio massimo della manica superiore | mm | 100 | |
| Scudo di sicurezza | Completamente chiuso | ||
| Sistema di controllo numerico | Sytec 22tb/fan uc oi-tf | ||
| Peso della macchina | Kg | 5350 | |
| Dimensioni complessive della macchina (LXWXH) | mm | 2980 × 2200 × 1950 | |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta orizzontale NC110D-Y High Production supplier and custom Centro di svolta orizzontale NC110D-Y High Production company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Centro di svolta orizzontale NC110D-Y High Production: il lavoro innovativo di Ningbo Hongjia
Centro di svolta orizzontale NC110D-Y High Production È Ningbo Hongjia CNC Technology Co., risposta attiva di Ltd ai requisiti del settore manifatturiero moderno per l'elaborazione ad alta efficienza e ad alta precisione. L'attrezzatura utilizza un mandrino e un sistema di taglio ad alte prestazioni, che può facilmente far fronte alle attività di elaborazione dei pezzi di vari materiali e forme. La sua potente capacità di taglio e la velocità di taglio stabile garantiscono il doppio miglioramento dell'efficienza di elaborazione e della qualità di elaborazione.
Al fine di migliorare ulteriormente l'efficienza di elaborazione e il controllo dei costi, il centro di svolta orizzontale ad alta produzione NC110D-Y ottimizza il percorso dello strumento e i parametri di taglio nella progettazione. Questo design innovativo riduce efficacemente le vibrazioni e l'usura durante il processo di taglio, non solo prolunga la durata della durata dello strumento, ma migliora anche significativamente la finitura della superficie lavorata. Attraverso calcoli e simulazione precisi, ogni percorso dello strumento è pianificato accuratamente per garantire che ogni taglio possa ottenere il miglior effetto, massimizzando così l'efficienza della produzione garantendo al contempo la qualità.
Pur perseguitando elevata efficienza, Ningbo Hongjia CNC Technology Co., Ltd attribuisce anche importanza all'elaborazione dell'accuratezza e della stabilità. Il centro di svolta orizzontale ad alta produzione NC110D-Y è dotato di binari di guida e sistemi di posizionamento precisi per garantire un'elevata precisione e stabilità durante l'elaborazione. I sensori avanzati e i sistemi di controllo monitorano e regolano i parametri di elaborazione in tempo reale per garantire la coerenza dell'accuratezza dell'elaborazione e mantenere una precisione di elaborazione estremamente elevata anche nell'ambito del funzionamento continuo a lungo termine.
L'automazione è la tendenza di sviluppo del moderno industria manifatturiera e anche il centro di svolta orizzontale NC110D-Y funziona bene a questo proposito. L'attrezzatura supporta una varietà di metodi di serraggio e scarico automatizzati, riducendo notevolmente l'intervento manuale e migliorando significativamente l'efficienza della produzione. Sia il sistema di alimentazione automatica che il dispositivo di rimozione del chip intelligente riflettono le profonde fondamenta di Hongjia CNC nell'applicazione della tecnologia di automazione.
Al fine di garantire il funzionamento stabile a lungo termine dell'apparecchiatura, il centro di svolta orizzontale ad alta produzione NC110D-Y è stato completamente ottimizzato in termini di struttura della macchina utensile e sistema di dissipazione del calore. La sua solida struttura di base e la progettazione di elevata rigidità consentono all'attrezzatura di resistere all'enorme carico portato da pesanti operazioni di taglio, garantendo la stabilità e la durata della lavorazione. Allo stesso tempo, il sistema di dissipazione del calore ottimizzato controlla efficacemente la fluttuazione della temperatura all'interno della macchina utensile, riduce l'errore di elaborazione causato dalla deformazione termica e garantisce l'accuratezza della macchina utensile a lungo termine.
In termini di configurazione, il centro di svolta orizzontale ad alta produzione NC110D-Y dimostra anche l'ingenuità di Ningbo Hongjia CNC Technology Co., Ltd. Il sistema di controllo SYTEC/22 TB di nuova generazione, il motore di trasmissione di nuova generazione, il motore del servomo ad alta coppia e altre configurazioni standard assicurano l'avanzamento e l'affidabilità dell'attrezzatura. Inoltre, le binari lineari e le viti di piombo importate da Taiwan o in Giappone, serbatoi d'acqua indipendenti, trasportatori di chip automatici, mandrini idraulici a tre jaw e mandrini meccanici di precisione ad alta velocità integrati per soddisfare più utenti per soddisfare le diverse esigenze di lavorazione. .
