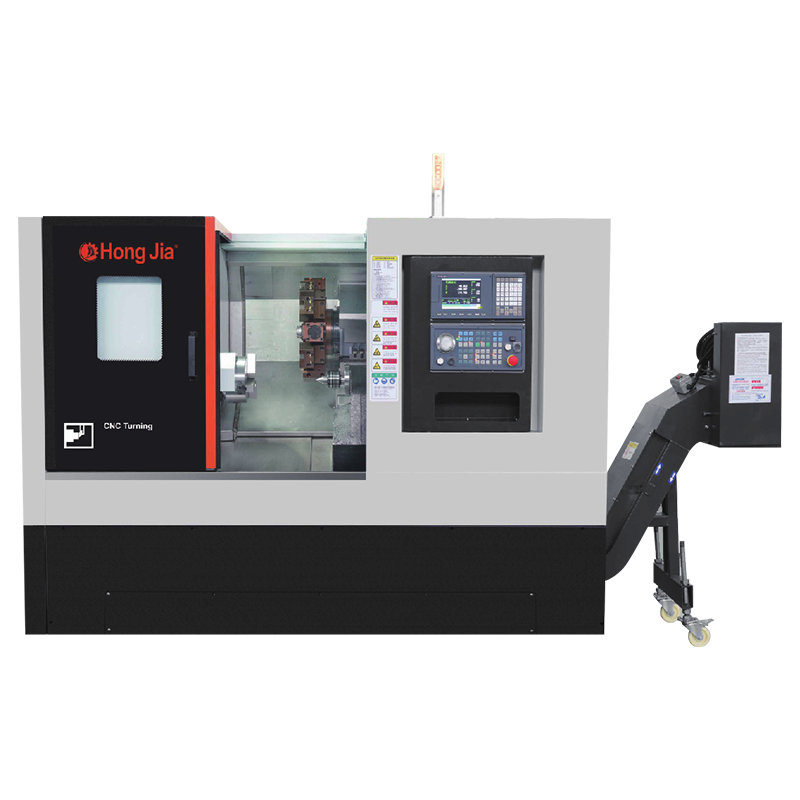

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale con servo nc-108d Centro di svolta orizzontale con servo nc-108d
Il Centro di svolta orizzontale servo-guidato utilizza l'ultima generazione di tecnologia del motore di azionamento, fornendo una maggiore densità di energia ed efficienza di conversione, in modo che la macchina utensile possa comunque mantenere prestazioni e precisione stabili quando funziona ad alta velocità. La nuova generazione di motori di azionamento ottiene un minor numero di rumore operativo attraverso una progettazione ottimizzata e processi di produzione avanzati, creando un ambiente di lavoro più comodo per gli operatori. Il motore utilizza materiali di alta qualità e sistemi di lubrificazione avanzati per estendere efficacemente la durata di servizio e ridurre i costi di manutenzione.
Il motore del mandrino ha un'eccellente capacità di uscita di coppia elevata e può mantenere la velocità stabile e la precisione di elaborazione anche in condizioni di taglio pesanti. La stretta collaborazione tra il sistema di controllo servo e il motore del mandrino consente alla macchina utensile di rispondere rapidamente alle istruzioni di elaborazione e migliorare l'efficienza di elaborazione e la qualità della superficie.
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione, g e noioSo possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 125L

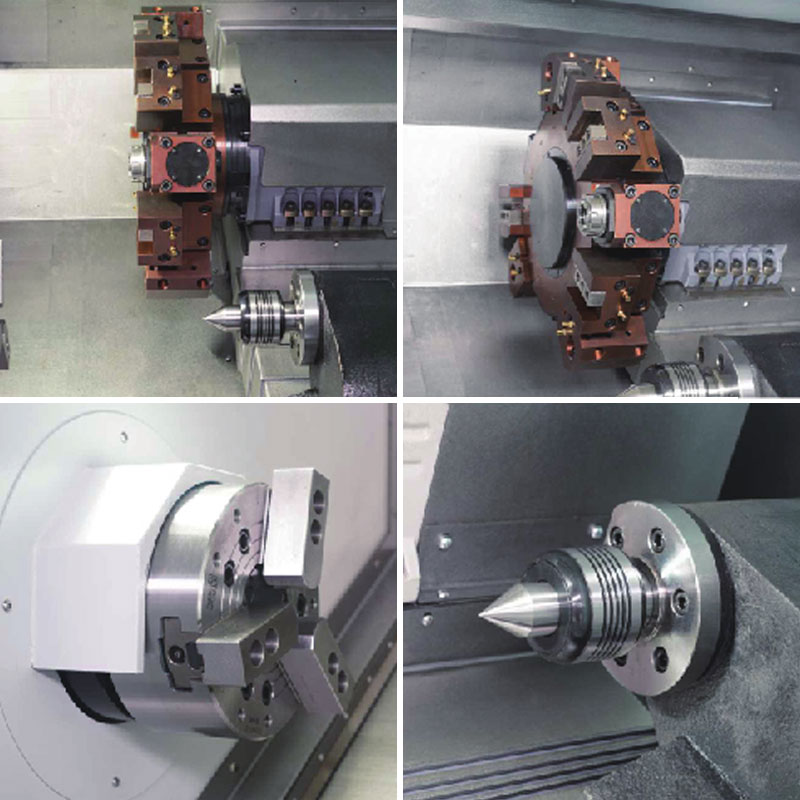

Configurazione di base di macchine utensili
1. Sytec di nuova generazione/22ta
2. Motore di trasmissione di nuova generazione
3. La nuova generazione del motore del mandrino servo ad alta coppia è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Standard con mandrino meccanico ad alta velocità incorporato
Parametro tecnico
| Articolo | Unità | NC-108d | |
| Max. Ruotando il diametro del letto | mm | Φ560 | |
| Max. Diametro di lavorazione (tipo di disco) | mm | Torretta a 12 stazioni φ280 Torretta a 8 stazioni φ330 | |
| Max. Diametro di lavorazione (tipo di albero) | mm | Φ280 | |
| Max. Girare il diametro su uno skateboard | mm | Φ280 | |
| Distanza tra due centri | mm | 500 | |
| Max. lunghezza di lavoro | mm | 500 | |
| Max. Cravatta attraverso il diametro del foro | mm | Φ52 | |
| Asse principale | Forma del naso del mandrino | A2-6 | |
| Mandrino attraverso il diametro del foro | mm | Φ66 | |
| Il cono del foro interno del mandrino | MT-6 | ||
| Capacità di tenuta a tre maschere | 8 " | ||
| Tracciare la forma di azione dell'asta | Pressione idraulica | ||
| Max. velocità del fuso | r/min | 4000 | |
| Potenza motore principale | KW | 11/11 | |
| Foraggio | Viaggio dell'asse X. | mm | 225 |
| Viaggio dell'asse Z. | mm | 490 | |
| Asse x/z Velocità rapida | m/min | 25 | |
| Precisione | Accuratezza del posizionamento (x/z) | mm | 0,008/0,010 |
| Accuratezza del posizionamento ripetuto (x/z) | mm | 0,006/0,008 | |
| Torre degli utensili elettrici | Numero dell'utensile | 12 | |
| Forma di guida | Servo | ||
| Altezza del centro | mm | 80 | |
| Tempo di cambio dell'utensile (T-T) | s | 0.2 | |
| Specifiche noiose per il titolare degli strumenti | mm | 32 | |
| Specifiche del supporto per utensili quadrati | mm | 25 | |
| Velocità di powerhead | R.P/min | 4000 | |
| Potenza del motore della testa di potenza | KW | 3.6 | |
| Coppia di Powerhead | N.M | 15 | |
| Tipo di powerhead | BMT | 55 | |
| Tailstock | Cono conico di manica di coda | MT-5 | |
| Max/min. Lunghezza del pezzo | mm | 500/60 | |
| Scudo di sicurezza | Completamente chiuso | ||
| Sistema di controllo numerico | Sytec 22ta/Fanuc 0i-TF/GSK988ta | ||
| Peso della macchina | Kg | ≈4200 | |
| Dimensioni complessive della macchina (L × W × H) | mm | 2500 × 1700 × 1790 | |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta orizzontale con servo nc-108d supplier and custom Centro di svolta orizzontale con servo nc-108d company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Ningbo Hongjia CNC Technology Co., Ltd. si concentra sulla ricerca e lo sviluppo, la produzione e le vendite di attrezzature da taglio in metallo CNC. Con una forte resistenza tecnica e una ricca esperienza del settore, è diventato un fornitore di centri di svolta orizzontale a servo e produttore personalizzato, fornendo soluzioni CNC avanzate per clienti in diversi settori.
IL Centro di svolta orizzontale a servo Adotta l'ultima generazione di tecnologia motoria Servo Drive, con un'eccellente densità di energia ed efficienza di conversione e può mantenere le prestazioni stabili e l'elevata precisione della macchina utensile anche ad alta velocità.
Uscita di coppia alta del motore del mandrino in condizioni di taglio pesanti
In ambienti di elaborazione di taglio pesanti, la stabilità e la capacità di taglio della macchina utensile determinano direttamente la qualità di elaborazione e l'efficienza di produzione. Il centro di svolta orizzontale a servomozione sviluppato da Ningbo Hongjia CNC Technology Co., Ltd. adotta motori a mandrino avanzati e sistemi di controllo del servo per garantire che possa ancora fornire una forte produzione di coppia in condizioni di taglio pesanti, mantenere una velocità stabile e l'accuratezza della lavorazione.
Motore del mandrino ad alte prestazioni NC-108D adotta un motore del mandrino di uscita ad alta torque, che è ottimizzato per avere una maggiore densità di potenza e una minore perdita di energia. Anche in un ambiente di taglio pesante con un carico elevato, può comunque mantenere una forte potenza per garantire l'accuratezza della lavorazione del pezzo.
Sistema di controllo servo ad alta precisione Il sistema di controllo servo funziona a stretto contatto con il motore del mandrino per monitorare il carico di taglio in tempo reale e regolare l'uscita di alimentazione in base ai diversi requisiti di elaborazione. L'algoritmo di controllo vettoriale avanzato e la tecnologia di compensazione dinamica della coppia consentono alla macchina utensile di rispondere rapidamente alle istruzioni di elaborazione, ridurre le fluttuazioni di velocità causate dalle variazioni di carico durante il taglio e quindi migliorare la stabilità di elaborazione.
Sistema di raffreddamento e lubrificazione intelligente Al fine di ridurre l'aumento della temperatura del mandrino durante la produzione di coppia elevata, l'NC-108D è dotato di un sistema di raffreddamento efficiente e un sistema di lubrificazione avanzata. Il refrigerante può togliere rapidamente il calore di taglio per garantire che il motore del mandrino possa ancora funzionare stabilmente sotto carico elevato. Allo stesso tempo, il sistema di lubrificazione riduce la perdita di attrito e migliora la durata dell'attrezzatura.
Progettazione di struttura rigida L'NC-108D adotta una struttura del letto della macchina ad alta rigidità e ottimizza la progettazione di componenti chiave per ridurre le vibrazioni e la deformazione causate da un taglio pesante. La struttura ad alta rigidità combinata con la forte uscita della coppia del mandrino garantisce una maggiore stabilità e una migliore qualità della superficie durante l'elaborazione.
La conversione energetica ad alta efficienza e la tecnologia a bassa perdita di servo hanno migliorato significativamente l'efficienza di conversione dell'energia rispetto ai metodi di guida tradizionali. NC-108D utilizza materiali motori ad alta efficienza e una progettazione elettromagnetica ottimizzata per ridurre significativamente le perdite del motore e migliorare l'efficienza del lavoro complessiva.
Vantaggi chiave
Uscita continua ad alta coppia: anche nel taglio pesante, può comunque mantenere una precisione di elaborazione stabile e una qualità della superficie.
Regolazione dinamica intelligente: il sistema di controllo servo monitora il carico di taglio in tempo reale e ottimizza la velocità di risposta del motore.
Protezione da raffreddamento efficiente: ridurre l'aumento della temperatura del motore del mandrino ed estendere la sua durata di servizio.
Elevata stabilità strutturale: ridurre le vibrazioni causate dal taglio ad alto carico e migliora la coerenza del prodotto.
