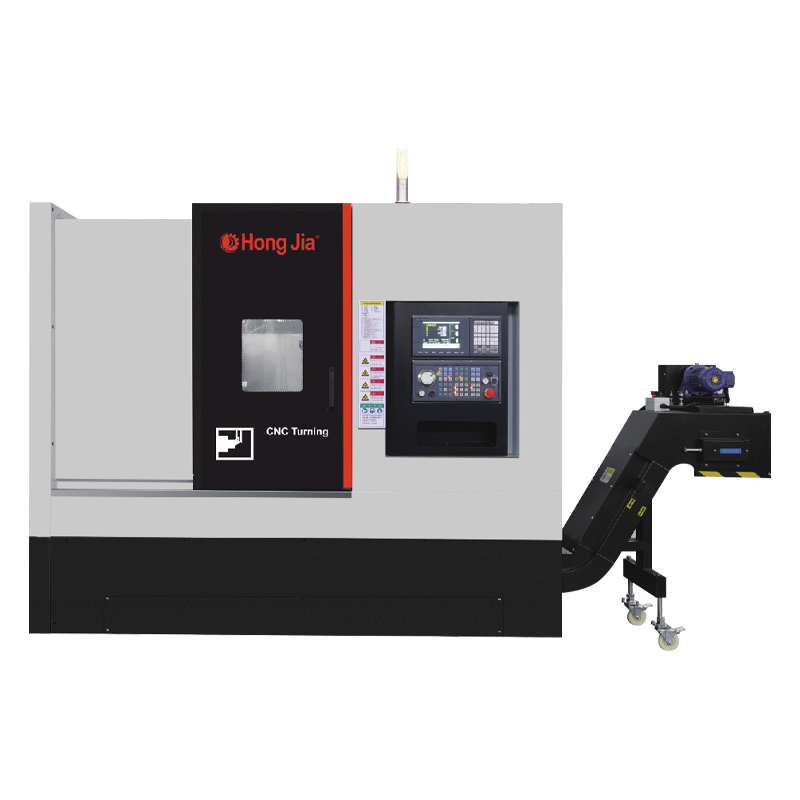

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale del serbatoio del refrigerante NC108D-Y Centro di svolta orizzontale del serbatoio del refrigerante NC108D-Y
Il centro di svolta orizzontale con un serbatoio di refrigerante estraibile separa la conservazione del fluido di taglio dal corpo della macchina utensile, evitando efficacemente il potenziale rischio di corrosione del fluido di taglio sulle parti di precisione della macchina utensile e riducendo notevolmente la velocità di guasto della macchina utensile causata dalla perdita di fluido di taglio. Il serbatoio d'acqua indipendente non solo migliora le prestazioni di protezione complessive della macchina utensile, ma mantiene anche il corpo della macchina utensile asciutta e pulita, estendendo la durata dell'attrezzatura.
Il sistema di rimozione del chip efficiente equipaggiato è la chiave per migliorare l'efficienza di elaborazione e mantenere pulita la macchina utensile. Il sistema adotta la tecnologia di rimozione dei chip avanzata e la progettazione strutturale, che possono rimuovere rapidamente e accuratamente vari chip generati durante l'elaborazione, evitando efficacemente guasti di macchine utensili e ridotta l'accuratezza della elaborazione causata dall'accumulo di chip.
Il principio di lavoro del trasporto efficiente del chip è semplice ed efficiente. Durante l'elaborazione, i chip vengono rapidamente raccolti e trasportati nell'area di raccolta designata attraverso il tubo di rimozione del chip. Durante questo processo, il trasportatore di chip può identificare in modo intelligente il tipo e le dimensioni del chip, regolare la velocità e la forza di rimozione del chip e garantire il miglior effetto di rimozione del chip. Allo stesso tempo, il trasportatore di chip ha un basso rumore operativo e non interferisce con l'ambiente operativo.
Informazioni sulla produzione
Capacità di elaborazione

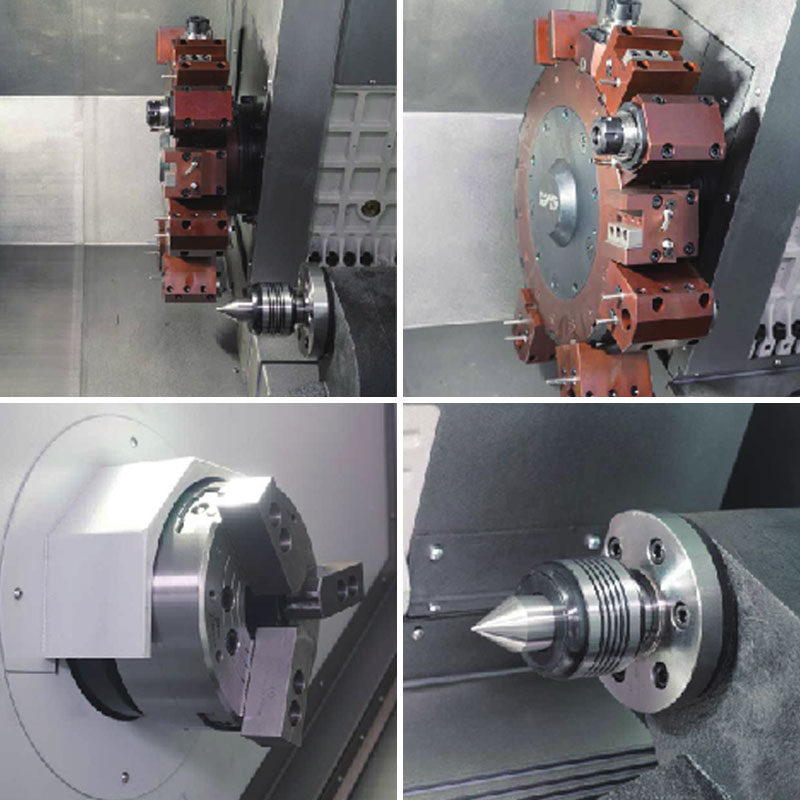

1. Tornio, perforazione e noioSo possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 125L
Configurazione di base di macchine utensili
1. Sytec di nuova generazione/22 TB
2. Motore di trasmissione di nuova generazione
3. La nuova generazione del motore del mandrino servo ad alta coppia è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Standard con mandrino meccanico ad alta velocità incorporato
Parametro tecnico
| Articolo | Unità | NC-108d-y | |
| Max. Girare il diametro sul letto | mm | Φ650 | |
| Max. Diametro di lavorazione (tipo di disco) | mm | Φ300 | |
| Diametro massimo di machining (tipo di albero) | mm | Φ350 | |
| Max. Girare il diametro su uno skateboard | mm | Φ280 | |
| Distanza tra due centri | mm | 500 | |
| Max. lunghezza di lavoro | mm | 460 | |
| Max. Cravatta attraverso il diametro del foro | mm | Φ52 | |
| Asse principale | Forma del naso del mandrino | A2-6 | |
| Mandrino attraverso il diametro del foro | mm | Φ66 | |
| Il cono del foro interno del mandrino | MT-6 | ||
| Capacità di tenuta a tre maschere | 8 " | ||
| Tracciare la forma di azione dell'asta | Pressione idraulica | ||
| Max. velocità del fuso | r/min | 4000 | |
| Potenza motore principale | KW | 11/11 | |
| Foraggio | Viaggio dell'asse X. | mm | 225 |
| Viaggio dell'asse Z. | mm | 490 | |
| Asse x/z Velocità rapida | m/min | 25 | |
| Precisione | Accuratezza del posizionamento (x/z) | mm | 0,008/0,010 |
| Accuratezza del posizionamento ripetuto (x/z) | mm | 0,006/0,008 | |
| Torre degli utensili elettrici | Numero dell'utensile | 12 | |
| Forma di guida | servo | ||
| Altezza del centro | mm | 170 | |
| Tempo di cambio dell'utensile (T-T) | s | 0.2 | |
| Specifiche noiose per il titolare degli strumenti | mm | 32 | |
| Specifiche del supporto per utensili quadrati | mm | 25 | |
| Velocità di powerhead | R.P/min | 4000 | |
| Potenza del motore della testa di potenza | KW | 3.6 | |
| Coppia di Powerhead | N.M | 15 | |
| Tipo di powerhead | BMT | 55 | |
| Asse y | Viaggio dell'asse Y. | mm | 100 |
| Coppia del motore dell'asse Y. | N.M | 8.4 | |
| Vite dell'asse Y. | palle | 3206 | |
| Modulo guida dell'asse Y. | Ralles / binari rettangolari | Binario duro rettangolare | |
| Tailstock | Cono conico di manica di coda | MT-5 | |
| Max/min. Tenendo la lunghezza del pezzo | mm | 500/60 | |
| Scudo di sicurezza | Completamente chiuso | ||
| Sistema di controllo numerico | Sytec22tb/ Fanuc 0i-TF/ GSK988ta | ||
| Peso della macchina | Kg | ≈4400 | |
| Dimensioni complessive della macchina (LXWXH) | mm | 2420x1700x2050 | |
