Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta automatico a doppia spinna NC-106ds Centro di svolta automatico a doppia spinna NC-106ds

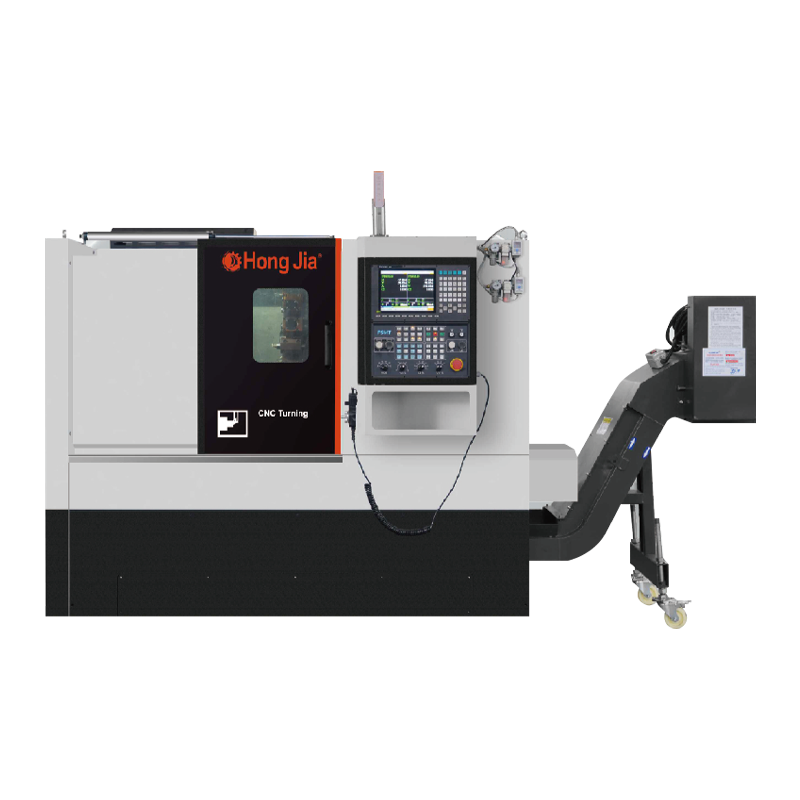

Il centro di svolta orizzontale automatico a doppiapindrica è una macchina utensile avanzata che integra più funzioni di elaborazione come rotazione, perforazione, noioso, fresatura e tocco. Il suo design unico a doppiapinda realizza l'attracco automatico del pezzo tra i due mandrini, migliorando notevolmente l'efficienza e la precisione di elaborazione.
La struttura a doppia struttura può ottenere un docking senza soluzione di continuità del pezzo tra i due mandrini, ridurre il numero di tempi di serraggio e migliorare l'efficienza di elaborazione. Il mandrino ha prestazioni stabili e alta velocità, che è adatto per la lavorazione di precisione di vari materiali. Integra più funzioni di elaborazione come svolta, perforazione, noioso, fresatura e tocco per soddisfare le esigenze di elaborazione una tantum di parti complesse.
Il serbatoio del refrigerante adotta un design estraibile, che è conveniente per gli utenti di pulire e mantenere, garantendo il funzionamento stabile a lungo termine della macchina utensile. Il refrigerante viene diffuso per raffreddare efficacemente l'area di taglio ed estendere la durata della durata dello strumento.
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione e noioso possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 100L
Configurazione di base di macchine utensili
1. Sytec di nuova generazione/22 TB
2. Motore di trasmissione di nuova generazione e trasmissione mandrino
3. Il mandrino motorizzato a precisione ad alta velocità integrata è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Power Tower 15 stazioni
Parametro tecnico
| Articolo | NC-106ds |
| Max. diametro di lavorazione | Φ160mm |
| Max. lunghezza di lavoro | 250 mm |
| Max. Diametro di svolta | 500 mm |
| Dimensioni del mandrino del mandrino | 6/8 pollici |
| Forma di fine mandrino | 5000min -1 |
| Attraverso l'apertura del mandrino | A2-5 |
| Diametro interno del tubo di espansione del mandrino | Φ56mm |
| Diametro interno del cuscinetto dell'albero principale | Φ45mm |
| Potenza del fuso | Φ80mm |
| Coppia di mandrino nominale | 11KW |
| Max. Coppia del mandrino | 35n.m |
| Numero di superfici della torretta | 70n.M |
| Manico dello strumento di diametro esterno | 15 |
| Bit sedile | 20x20 |
| Modello della testa di potenza della torretta | Φ25mm |
| Velocità massima della testa di potenza della torretta | BMT40/ER25 |
| Potenza del motore della testa della torre cutter Potenza | 4000min -1 |
| Coppia di testa di potenza della torretta | 2.4kw |
| Coppia di testa di potenza della torretta | 7.7n.m |
| Asse di alimentazione Viaggio di direzione z/x | Z: 370mm x: 185mm |
| Albone di alimentazione una direzione di direzione | A: 360mm |
| Alimentazione dell'albero z/x Potenza motore | 1.7kw |
| Velocità di spostamento rapido z/x | Z: 20m/min x: 20m/min |
| Velocità di spostamento rapido a | A: 20m/min |
| Potenza dell'albero posteriore | 3,7kw |
| Max. Velocità dell'albero posteriore | 4500min -1 |
| Abaxiand | A2-4 |
| Mandrino posteriore attraverso l'apertura | Φ36mm |
| Back Abda Chuck | 5 pollici |
| Coppia valutata dell'albero posteriore | 14.1 N.M |
| Max. coppia dell'albero posteriore | 30 n.m |
| Capacità di alimentazione | 13kva |
| Dimensioni complessive della macchina (LXWXH) | 2260 × 1560 × 1715 mm (senza trasportatore chip） Macchina di rimozione del chip non inclusa |
| Peso della macchina | 3800 kg |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta automatico a doppia spinna NC-106ds supplier and custom Centro di svolta automatico a doppia spinna NC-106ds company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Nell'industria manifatturiera moderna, le apparecchiature di lavorazione efficienti, precise e automatizzate stanno diventando una garanzia importante per la competitività delle imprese. Ningbo Hongjia CNC Technology Co., Ltd, in qualità di R&D, società di produzione e vendite di taglio dei metalli CNC, fornisce ai clienti soluzioni CNC avanzate con una forte forza tecnica e una ricca esperienza del settore per soddisfare le esigenze di elaborazione delle diverse industrie. Tra questi, il Centro di svolta orizzontale automatico a doppiapinda è una macchina utensile avanzata ad alte prestazioni ed efficiente lanciata da esso.
Capacità di elaborazione efficienti e precisi
Il centro di svolta orizzontale automatico a doppia disposta integra multipli funzioni di elaborazione come rotazione, perforazione, noioso, fresatura e tocco. Il suo design unico a doppia minestra realizza l'attracco automatico dei pezzi tra i due mandrini, migliorando notevolmente l'efficienza e la precisione di elaborazione. Che si tratti di produzione di massa o elaborazione ad alta precisione di parti complesse, la macchina utensile può mostrare prestazioni eccellenti.
Potente struttura di base
La macchina utensile adotta un design della struttura di base ad alta rigidità, che può resistere alle operazioni di taglio pesanti e garantire un funzionamento stabile a lungo termine. Allo stesso tempo, è dotato di una nuova generazione di sistema di controllo Sytec/22 TB e una nuova generazione di motori di azionamento e unità mandrino, garantendo un processo di elaborazione efficiente e accurato. Inoltre, la macchina utensile ha un mandrino elettrico di precisione ad alta velocità integrato, che può soddisfare le esigenze di elaborazione ad alta velocità e ad alta precisione e fornire ai clienti risultati di elaborazione di qualità più elevati.
Configurazione e tecnologia avanzate

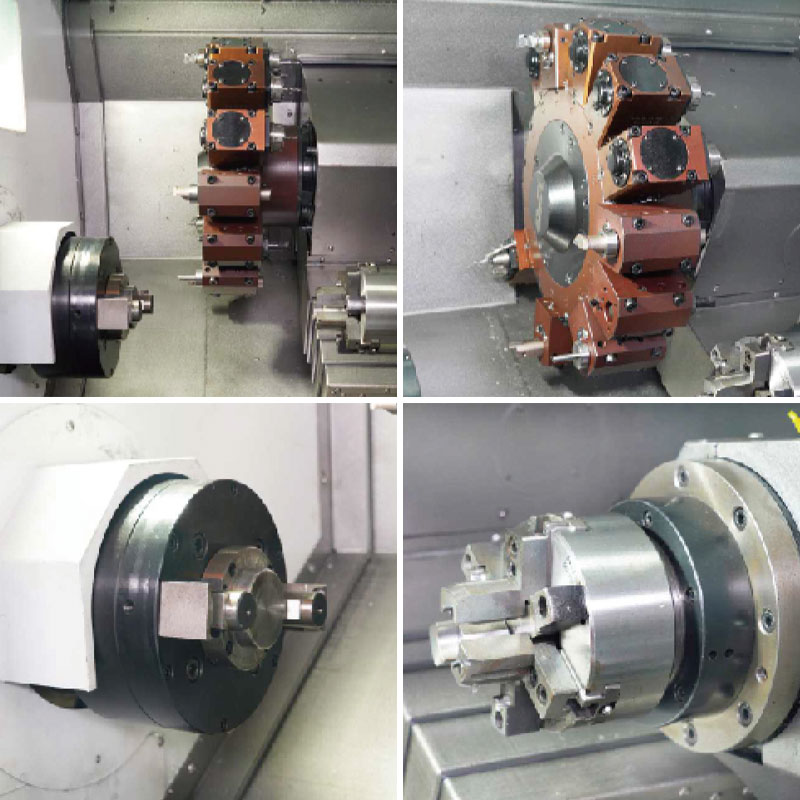

Docking automatico a doppio spora del centro di svolta orizzontale è dotato di binari di guida e viti di piombo importate da Taiwan o in Giappone per garantire l'accuratezza e la durata della macchina utensile. Allo stesso tempo, il design indipendente del serbatoio dell'acqua e il trasportatore di chip equipaggiano la pulizia più conveniente e migliorano efficacemente l'efficienza di manutenzione dell'attrezzatura. Inoltre, la macchina utensile ha anche un Chuck a tre maschere idraulico e una torretta di potenza a 15 stazioni, che migliora ulteriormente la flessibilità della lavorazione e gli consente di far fronte a esigenze di elaborazione più complesse e diverse.
Comodo sistema di raffreddamento e rimozione dei chip
Durante il processo di elaborazione, la qualità del sistema di raffreddamento influisce direttamente sulla qualità del pezzo e la vita dello strumento. Il centro di svolta orizzontale automatico a doppiapinda adotta un design del serbatoio di raffreddamento estraibile, che semplifica la pulizia del liquido di raffreddamento. La capacità standard del serbatoio dell'acqua è 100L, il che può soddisfare completamente le esigenze di raffreddamento dell'elaborazione a lungo termine e ridurre l'errore di precisione causato dall'aumento della temperatura.
Applicazione del settore e vantaggi del mercato
Il centro di svolta orizzontale automatico a doppiapinda è ampiamente utilizzato in molte industrie come la produzione automobilistica, aerospaziale, stampi di precisione, dispositivi medici, ecc. A causa della sua elevata rigidità, alta precisione e alta efficienza. La sua integrazione multifunzionale consente alle aziende di completare più attività di elaborazione sulle stesse apparecchiature, ridurre il tempo per il cambiamento e il debug della macchina e migliorare l'efficienza della produzione.
Ningbo Hongjia CNC Technology Co., Ltd ha sempre aderito all'innovazione tecnologica e alle prestazioni del prodotto continuamente ottimizzate per soddisfare le mutevoli esigenze del mercato. Il suo centro di svolta orizzontale automatico a doppiapinda è diventato una scelta importante per molte aziende per migliorare l'efficienza di elaborazione e garantire la qualità del prodotto con il suo concetto di progettazione leader, prestazioni di elaborazione stabili e un eccellente livello di intelligenza.
