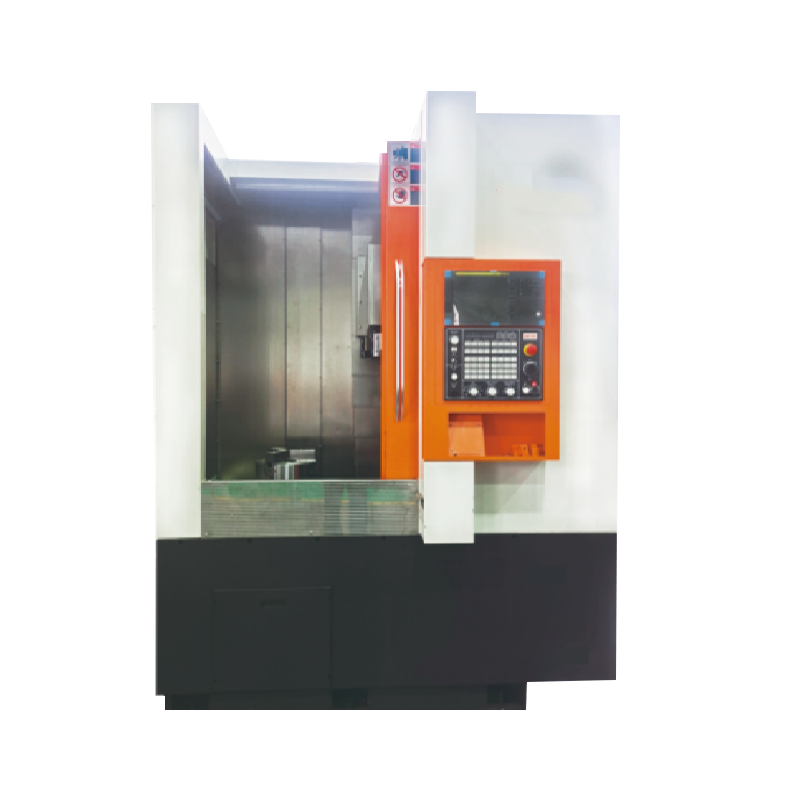

V600 CNC Tornio verticale
Il tornio verticale V600 CNC è una macchina utensile ad alta rigidità e economica, l'asse X della macchina utensile adotta una struttura di colonna dinamica di sovra-posizionamento, configurata con tre binari di guida, con una sezione trasversale di grandi dimensioni, in modo che la macchina da macchina, in modo esterno, ha un alto grado di rigidità e-esternali. superfici, archi circolari e forme complesse della superficie di ritorno della svolta ad alta velocità del metallo ferroso, metalli non ferrosi e alcune parti non metalliche di lavorazione ruvida e finita.
Complessivamente: progettazione di integrazione elettromeccanica, struttura compatta, layout ragionevole, modellazione bella. Dispositivo di protezione chiuso, rimozione automatica del chip posteriore, branco di potenza idraulica. L'intera macchina adotta un design di ottimizzazione degli elementi finiti, prestazioni affidabili, buona rigidità dinamica e funzionamento stabile.
Base: la base è una base di tipo scatola integrale e il layout a coste è progettato in modo ottimale da elementi finiti, il che fa sì che la macchina abbia una buona rigidità e il materiale adotta ghisa ad alta densità, che ha un'alta resistenza e buone proprietà di assorbimento delle vibrazioni.
Colonna: una colonna di sezione trasversale rettangolare si trova sulla base, la piastra di trascinamento adotta le rotaie a tre fili fissate alla colonna, una delle quali è supportata nella parte inferiore, in modo che la macchina utensile abbia una migliore rigidità, possa resistere a un taglio pesante e mantiene un'elevata precisione a lungo.
Persino: il mandrino è guidato da un motore del mandrino ad alte prestazioni e il cuscinetto del mandrino adotta cuscinetti a rulli cilindrici a doppia file ad alta precisione importati e cuscinetti di contatto angolare bidirezionale, mentre il supporto posteriore adotta cuscinetti a doppia linea a doppia file, che possono soddisfare i requisiti dei cuscinetti di forze di taglio assiale e radicale.
Porta degli utensili: supporto per utensili idraulici orizzontali ad alte prestazioni importati, con una grande forza di taglio, alta affidabilità e piccole interferenze di lavorazione. Alimentazione: il viaggio dello strumento di direzione X, Z è guidato da un servo motore, trasmissione a vite a sfera di precisione, la vite adotta il design della barra della barra a sfera di grande diametro di livello C3, alta rigidità e buona precisione. Ogni guida dell'asse adotta una guida a rulli, una guida a rulli lineare ha le caratteristiche di resistenza ad alta attrito, alta precisione, carico elevato, ecc., Adatto per un'efficienza ad alta efficienza e una lavorazione di taglio pesante di precisione.
Sistema: adottare Fanuc 0i-TF Plus (5) Sistema CNC e Servo longitudinale e trasversale AC, prestazioni affidabili.
Informazioni sulla produzione
Configurazione della macchina
Il tornio verticale V600 CNC è una macchina utensile ad alta rigidità e economica, l'asse X della macchina utensile adotta una struttura di colonna dinamica di sovra-posizionamento, configurata con tre binari di guida, con una sezione trasversale di grandi dimensioni, in modo che la macchina da macchina, in modo esterno, ha un alto grado di rigidità e-esternali. superfici, archi circolari e forme complesse della superficie di ritorno della svolta ad alta velocità del metallo ferroso, metalli non ferrosi e alcune parti non metalliche di lavorazione ruvida e finita.
Complessivamente: progettazione di integrazione elettromeccanica, struttura compatta, layout ragionevole, modellazione bella. Dispositivo di protezione chiuso, rimozione automatica del chip posteriore, branco di potenza idraulica. L'intera macchina adotta un design di ottimizzazione degli elementi finiti, prestazioni affidabili, buona rigidità dinamica e funzionamento stabile.
Base: la base è una base di tipo scatola integrale e il layout a coste è progettato in modo ottimale da elementi finiti, il che fa sì che la macchina abbia una buona rigidità e il materiale adotta ghisa ad alta densità, che ha un'alta resistenza e buone proprietà di assorbimento delle vibrazioni.
Colonna: una colonna di sezione trasversale rettangolare si trova sulla base, la piastra di trascinamento adotta le rotaie a tre fili fissate alla colonna, una delle quali è supportata nella parte inferiore, in modo che la macchina utensile abbia una migliore rigidità, possa resistere a un taglio pesante e mantiene un'elevata precisione a lungo.
Persino: il mandrino è guidato da un motore del mandrino ad alte prestazioni e il cuscinetto del mandrino adotta cuscinetti a rulli cilindrici a doppia file ad alta precisione importati e cuscinetti di contatto angolare bidirezionale, mentre il supporto posteriore adotta cuscinetti a doppia linea a doppia file, che possono soddisfare i requisiti dei cuscinetti di forze di taglio assiale e radicale.
Porta degli utensili: supporto per utensili idraulici orizzontali ad alte prestazioni importati, con una grande forza di taglio, alta affidabilità e piccole interferenze di lavorazione. Alimentazione: il viaggio dello strumento di direzione X, Z è guidato da un servo motore, trasmissione a vite a sfera di precisione, la vite adotta il design della barra della barra a sfera di grande diametro di livello C3, alta rigidità e buona precisione. Ogni guida dell'asse adotta una guida a rulli, una guida a rulli lineare ha le caratteristiche di resistenza ad alta attrito, alta precisione, carico elevato, ecc., Adatto per un'efficienza ad alta efficienza e una lavorazione di taglio pesante di precisione.
Sistema: adottare FANUC 0i-TF Plus (5) Sistema CNC e Sistema di servo longitudinale e trasversale CA, prestazioni affidabili.
Parametro tecnico
| Articolo | Unità | V-600 | |
| Ambito di elaborazione | Diametro di rotazione massima (corpo/sella) 最大车削直径 Tipo di blocco | Mm Mm | Φ600 (tipo di disco) φ450 (classe dell'asse) |
| Altezza massima del pezzo | Mm | 450 | |
| Diametro di Chuck idraulico | Mm | Φ381 (15 ") | |
| Principale asse | Tipo di testa del mandrino | A2-11 | |
| Specifica del foro del cono del mandrino | 1:20 | ||
| Diametro del mandrino mandrino principale | Mm | Φ66 | |
| Velocità del fuso | RPM | 50-2000 | |
| La potenza nominale del motore principale | KW | 15/18.5 | |
| Sella | Corsa assiale x/z | Mm | 350/600 |
| Velocità di movimento passata x/z | m/min | 16/20 | |
| Coppia a motore servo x/z | Nm | 20/27 | |
| Larghezza della guida guida del letto x/z | MM | 35/45 (tipo a rullo) | |
| Vite a sfera Modello X/Z | 4010/4010 | ||
| Titolare del coltello | Numero di coltello | Presa | 12 |
| Tempo di cambio dello strumento | Secondi/ stazione | 0.6 | |
| Dimensione dell'utensile (rotazione/noiosa) | Mm | 32*32/φ50 | |
| Altro | Capacità di potenza | Kva | 35 |
| Dimensioni della macchina utensile (lunghezza x larghezza x altezza) (trasportatore di chip escluso) | Mm | 1750*2500*2700 | |
| Peso della macchina | Kg | 6200 | |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina V600 CNC Tornio verticale supplier and custom V600 CNC Tornio verticale company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
V600 Tornio verticale CNC: uno strumento di taglio in metallo efficiente e preciso
1. LED TECNOLOGIA, Creazione di una piattaforma di elaborazione efficiente
Il tornio verticale V600 CNC si distingue tra molti prodotti simili con alta rigidità e eccellente efficacia in termini di costi. L'asse X della macchina utensile adotta una struttura di colonna dinamica ultra-posizionamento, dotata di tre binari di guida e un'ampia sezione di cuscinetti, che garantisce l'elevata rigidità e l'eccellente prestazione di assorbimento degli urti della macchina utensile. Questo design consente al V600 di far fronte facilmente con attività di taglio ad alta precisione e ad alto carico, sia che si tratti di elaborazione approssimativa e di finitura di ferro, metalli non ferrosi o alcuni materiali non metallici.
2. Design mecatronico, struttura compatta e bella
Il design generale di V600 CNC Tornio verticale Incorpora il concetto avanzato di mechatronics, con una struttura compatta, un layout ragionevole e una bella forma. Il suo dispositivo di protezione chiuso garantisce efficacemente la sicurezza operativa, il sistema di rimozione del chip automatico riduce l'onere della pulizia manuale e il Chuck di energia idraulica realizza il blocco automatico del pezzo, migliorando ulteriormente l'efficienza di elaborazione. La macchina utensile adotta il design di ottimizzazione degli elementi finiti nel suo insieme, che garantisce l'affidabilità delle prestazioni, della rigidità dinamica superiore e del funzionamento stabile e fornisce una solida base per l'elaborazione di alta qualità a lungo termine.
3. Fondazione solida, lancio del corpo della macchina ad alta rigidità
La base della macchina utensile adotta una struttura a scatola integrale. Il layout delle costole è ottimizzato con metodo a elementi finiti, combinato con materiale in ghisa ad alta densità, dando alla macchina utensile una buona rigidità e un'eccellente resistenza sismica. Questo design non solo migliora la stabilità generale della macchina utensile, ma fornisce anche un forte supporto per l'elaborazione ad alta precisione.
4. Colonna solida, con sfide di taglio pesanti
La colonna di sezione trasversale rettangolare situata sulla base è dotata di tre binari di guida fissati sulla colonna, una delle quali è un supporto inferiore, che migliora notevolmente la rigidità della macchina utensile, consentendo a resistere alle operazioni di taglio pesanti e mantenere ad alta precisione per molto tempo.
5. Findrico ad alte prestazioni per soddisfare i requisiti di elaborazione complessi
Il mandrino del tornio verticale CNC V600 è guidato da un motore del fuso ad alte prestazioni. I cuscinetti del mandrino utilizzano cuscinetti a rulli cilindrici a doppia fila ad alta precisione importati e cuscinetti di contatto angolare bidirezionali. Il supporto posteriore utilizza anche cuscinetti a rulli cilindrici a doppia fila ad alta precisione. Questa configurazione garantisce che la macchina utensile possa resistere a grandi forze di taglio nelle direzioni sia assiali che radiali, soddisfacendo i requisiti di alta precisione in condizioni di elaborazione complesse.
6. Sistema degli strumenti efficiente per migliorare l'efficienza di elaborazione
La macchina utensile è dotata di un supporto per utensili idraulici orizzontali ad alte prestazioni importati, che ha le caratteristiche della grande forza di taglio, un'elevata affidabilità e una bassa interferenza di elaborazione ed è una scelta ideale per l'elaborazione efficiente. In termini di alimentazione, il movimento dell'utensile nelle direzioni X e Z è guidato da un servo motore e guidato da una vite a sfera di precisione. La vite adotta un design con pre-carico dell'asta di guida a sfera di grande diametro di livello C3 per garantire un'elevata rigidità e un'elevata precisione. I binari di guida di ogni asse sono rotaie di guida a rulli, che hanno le caratteristiche della resistenza a bassa attrito, un'alta precisione e una forte capacità di carico e sono molto adatte per una trasformazione pesante efficiente e precisa.
7. Sistema avanzato garantisce un controllo stabile
Il tornio verticale CNC V600 adotta il sistema CNC FANUC 0i-TF Plus (5) e i sistemi di servo longitudinale e laterale CA. Le prestazioni del sistema sono affidabili, fornendo una solida garanzia per il funzionamento efficiente e stabile della macchina utensile. Questa configurazione non solo migliora l'accuratezza dell'elaborazione, ma semplifica anche il processo operativo, facilitando la gestione di attività di elaborazione anche complesse. .
