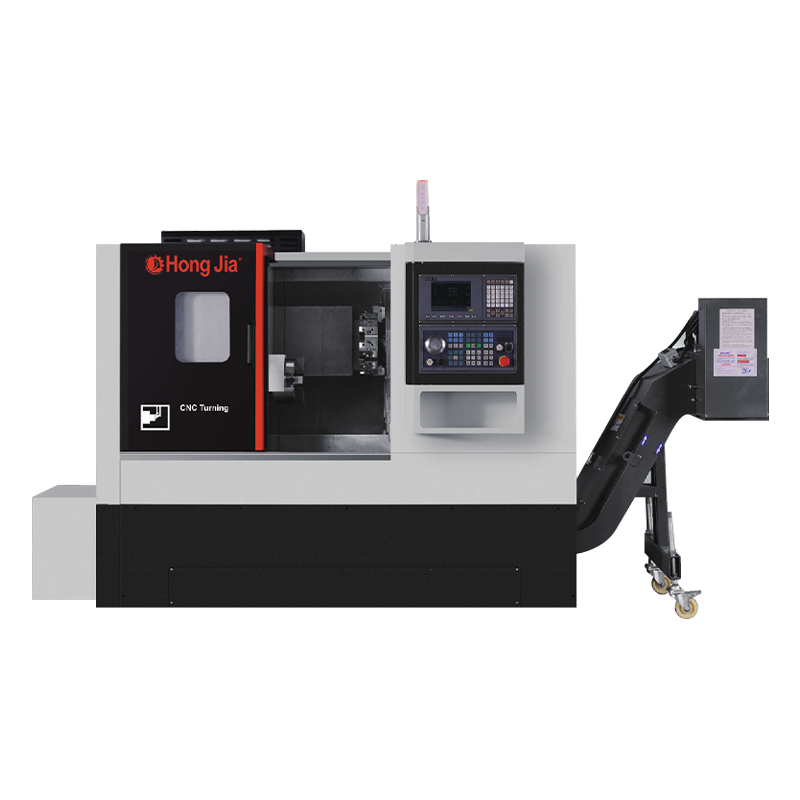

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale NC-106 Centro di svolta orizzontale NC-106
Il centro di svolta orizzontale non è solo bravo nelle operazioni di svolta tradizionali, ma integra anche più funzioni di elaborazione come perforazione, noioso, fresatura e tocco. Un dispositivo può completare più processi, riducendo notevolmente il numero di trasferimenti di pezzo e migliorando l'efficienza della produzione. L'uso di sistemi di controllo dei servi avanzati e la progettazione del binario di guida di precisione garantisce che ogni elaborazione possa soddisfare i requisiti di precisione a livello di micron. Che si tratti di contorni complessi o di operazioni di fresatura raffinate, può essere facilmente gestito.
La struttura complessiva del letto di fusione ha subito un rigoroso trattamento termico per garantire che la macchina utensile possa comunque mantenere stabilità e accuratezza in elaborazione a carico a lungo termine. Ciò fornisce agli utenti un'affidabilità di elaborazione più elevata e una durata più lunga. I centri di svolta orizzontale sono ampiamente utilizzati nella produzione aerospaziale, automobilistica, produzione di muffe, macchinari di precisione e altri campi.
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione e noioso possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 100L

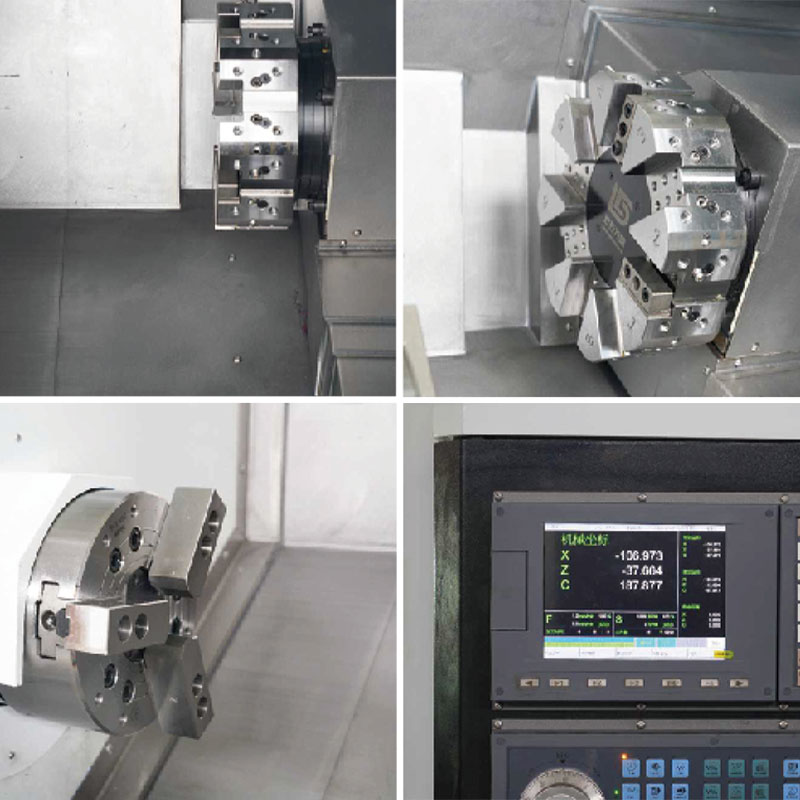

Configurazione di base di macchine utensili
1. Sytec di nuova generazione/7ta-e
2. Motore di trasmissione di nuova generazione e trasmissione mandrino
3. La nuova generazione del motore del mandrino servo ad alta coppia è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Standard con mandrino meccanico ad alta velocità incorporato
Parametro tecnico
| Articolo | NC-106 |
| Max. diametro di lavorazione | Φ300mm |
| Max. lunghezza di lavoro | 350 mm |
| Max. Diametro di svolta | 500 mm |
| Dimensioni del mandrino del mandrino | 6/8 pollici |
| Max. velocità del fuso | 4000min -1 |
| Forma di fine mandrino | A2-5 |
| Attraverso l'apertura del mandrino | Φ56mm |
| Il diametro interno del tubo di espansione del mandrino | Φ45mm |
| Il diametro interno del cuscinetto dell'albero principale | Φ90mm |
| Potenza del fuso | 7.5kW/11KW |
| Coppia di mandrino nominale | 70n.M |
| Max. Coppia del mandrino | 100n.m |
| Numero di superfici della torretta | 8 |
| Manico dello strumento di diametro esterno | 25x25 |
| Bit sedile | Φ32mm |
| Viaggio z/x | Z: 370mm x: 200mm |
| Velocità di spostamento rapido z/x | Z: 20m/min x: 20m/min |
| Capacità di alimentazione | 18kva |
| Dimensioni complessive della macchina (LXWXH) | 2350 × 1560 × 1715 mm (senza trasportatore di chip) CHIP MARCHI |
| Peso della macchina | 3300 kg |
