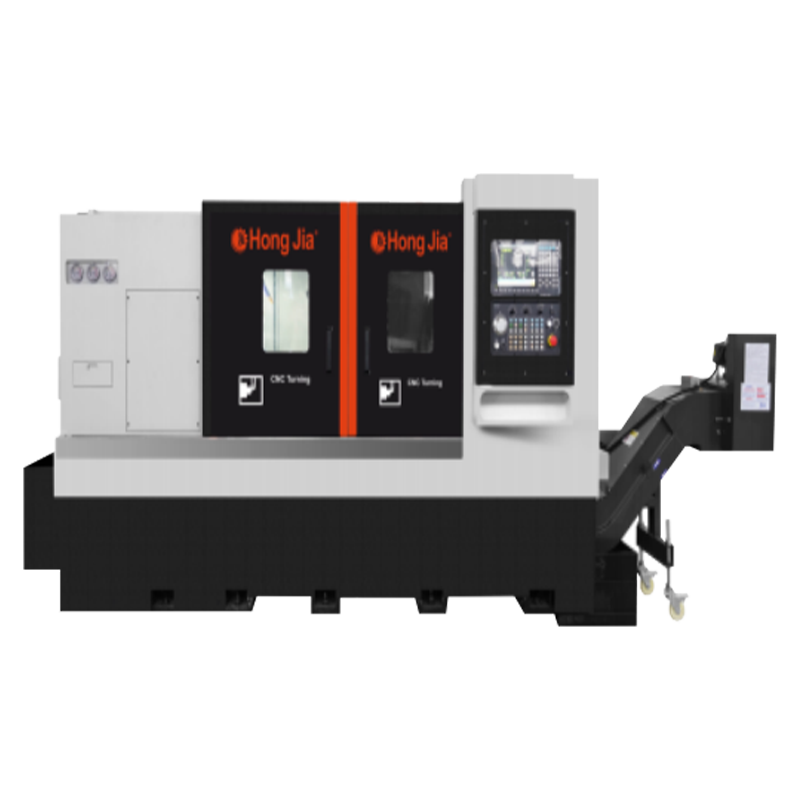

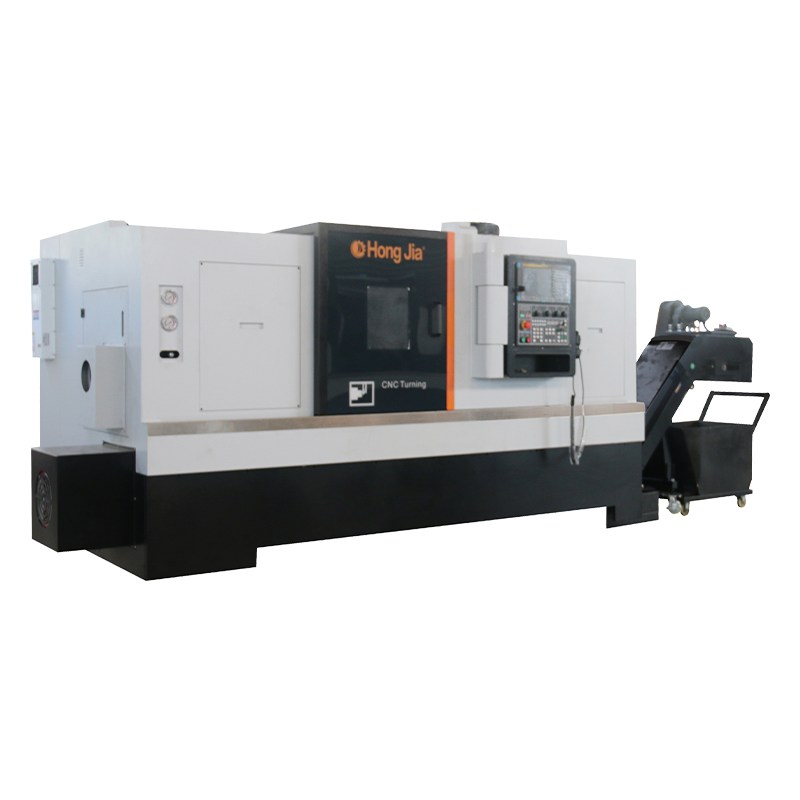

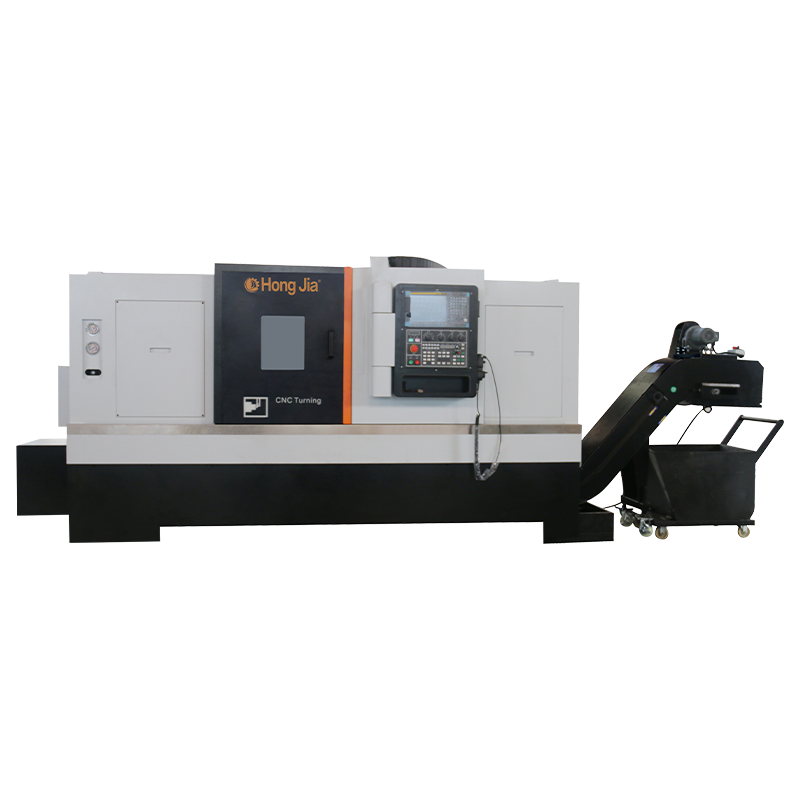

Tornio CNC NC-115/1000

Il tornio CNC NC-115/1000 è dotato del sistema di controllo FANUC0I-TF giapponese standard.
Progettato, costruito e testato in piena conformità con la valutazione del centro di svolta ISO NC-115 (precisione statica, dimensionali e prestazioni di taglio).
Il viaggio massimo dell'asse X è di 320 mm, il viaggio massimo dell'asse z è di 1000 mm e queste cifre si basano su un manzo standard da 18,0 "(380 mm) con accuratezza di posizionamento dell'asse X e dell'asse z di 0,008 mm e una ripetibilità di 0,005 mm.

L'ampia area di lavoro del letto è adatta per i pezzi di lavorazione di varie dimensioni: il diametro rotante massimo è di 730 mm, il diametro massimo delle parti lavorate è di 550 mm, il diametro massimo delle parti lavorate è di 550 mm, il diametro massimo delle parti lavorate è 550 mm.
Il tornio CNC NC115-1000 progettato e prodotto da Hongjia adotta un 30 gradi integrale. Struttura del letto inclinato, buona rigidità e durata. Tutta la struttura e la progettazione del casting adottano analisi inverse degli elementi finiti. La metodologia di progettazione unica di Hongjia garantisce che tutte le macchine utensili abbiano una rigidità strutturale più scientifica e ragionevole.
La macchina utensile Honka NC-115/1000 ha un peso totale di 6600 kg ed è realizzata in ghisa di alta qualità, che garantisce la stabilità complessiva, la rigidità e la capacità di lavorazione della macchina utensile.
Mandrino
L'NC-115/1000 è dotato di un mandrino di tipo Chuck e il modello del naso ANSIA2-11 è dotato di un mandrino di potenza a tre ganasce da 18,0 "(380 mm) con una serie di mascelle morbide di serie.
Potenza del motore del mandrino della macchina: 22 kW (continuo), 27,5 kW (15 minuti continui).
Il mandrino della macchina NC-115/1000 è dotato di un'unità motore alfa con una velocità di 1000 giri/min e una coppia nominale di 285 nm (15 minuti) a una velocità di base di 625 giri/min.
Il mandrino NC-115/1000 è guidato dalla cinghia.
Il mandrino ha cinque cuscinetti: un cuscinetto a rulli e quattro cuscinetti di contatto angolari. Una coppia di cuscinetti di contatto angolare è montata nella parte anteriore e posteriore del mandrino per aumentare la rigidità complessiva del mandrino. 2 cuscinetti di contatto angolari sono montati all'estremità anteriore del mandrino, a 15 mm di distanza dai cuscinetti a rulli, per aumentare l'accuratezza del runout del mandrino. Il foro del cuscinetto nella parte anteriore del mandrino è di 170 mm.
La combinazione di cuscinetti a rulli e cuscinetti di contatto angolare fornisce al sistema un'eccellente stabilità termica e una maggiore rigidità radiale e assiale. L'estremità anteriore del mandrino è il labirinto sigillato per impedire all'ambiente esterno di influenzare l'interno del mandrino.

Il mandrino della serie NC-115/1000 è dotato di un encoder magnetico non contatto per tocco rigido, indicizzazione a 1 gradi e posizionamento del mandrino.
Il meccanismo di serraggio idraulico ultra-sottile con sistema a circuito del refrigerante può essere collegato a un attacco di potenza a tre mascelle o un adattatore di colletto ai pezzi di serratura. La macchina ha un'impronta ridotta a causa dell'uso di cilindri rotanti sottili.
Un manometro per cilindri rotanti idraulici è fissato sul lato sinistro della parte anteriore della macchina per osservare la forza corrente sul mandrino o sul colletto.
La pressione idraulica del cilindro rotante è regolabile da 74 psi (5 kg/cm2) a 592 psi (40 kg). La pressione di serraggio del mandrino può essere facilmente regolata attraverso la porta del servizio a sinistra. Un interruttore di interblocco di sicurezza è montato sulla porta di accesso.
La pressione di serraggio del mandrino può essere regolata da 500 kg a 4000 kg. Il viaggio massimo del mandrino della barra del mandrino è di 15 mm. La barra del fuso NC-115/1500 ha una capacità di produttività di 120 mm.
Servo Torret
L'NC-115/1000 è dotato di una torretta servo bidirezionale a 12 posizioni standard. Può essere dotato di utensili da gambo quadrati a sinistra e a destra da 25*25 mm e strumenti da gambo rotondo da 50 mm, 12 stazioni.
La torretta è guidata da servi motori senza spazzole ed è bloccata in modo accurato e affidabile da un disco di marcia per tre pezzi. Il tempo di cambio di utensile adiacente della torretta è di soli 0,18 secondi.
La posizione più lontana della torretta è indicizzata in 1,0 secondi. La ripetibilità della torretta è di 2,5 secondi ARC.

Guide e viti
Il letto NC-115/1000 utilizza due binari giapponesi #55/ #55 di guida a sfera lineare sull'asse X e l'asse Z, con due diapositive per ogni binario, che hanno una rigidità molto buona e resistenza all'usura.
Rispetto alla guida di scorrimento convenzionale, una guida a rotolamento lineare ha una resistenza di attrito inferiore, nessuna generazione di calore e meno espansione termica. Inoltre, la Guida di rotolamento ha una precisione di posizionamento più elevata, velocità di alimentazione più veloci, tempi non tagliati più brevi, tempi di ciclo ridotti, meno usura, durata della macchina più lunga e stabilità di lavorazione più lunga.
Velocità di trasporto rapide fino a 20 m/min sono disponibili per gli assi X e Z.
I torni della serie NC-115/1000 sono dotati di vite a sfera di precisione di grado C-3 Yintai nell'asse X e delle viti a sfera di precisione di grado C-3 nell'asse Z, che minimizza l'espansione termica e migliora la rigidità, la stabilità e l'accuratezza.
La vite a sfera dell'asse X ha un diametro di 40 mm e una spaziatura dei denti di 5 mm. La vite a sfera dell'asse Z ha un diametro di 50 mm e una spaziatura dei denti di 10 mm. La spinta massima dell'asse X e dell'asse z è 1080n.m.
Sistema di lubrificazione

L'NC-115/1000 è dotato di un sistema di lubrificazione centralizzata automatica di serie, che consente una facile lubrificazione dell'olio di tutte le parti mobili della macchina e riduce i tempi di inattività. L'uso della lubrificazione petrolifera garantisce una lubrificazione affidabile di tutte le parti in movimento della macchina, riduce i costi di lubrificazione ed è rispettoso dell'ambiente.
Sistema di raffreddamento
L'NC-115/1000 è progettato ergonomicamente con lamiera spessa e serbatoi di acqua di raffreddamento, che consente il pieno riciclaggio di chip e acqua di raffreddamento, mantenendo pulito l'ambiente di lavoro.
La lamiera della macchina protegge tutte le principali parti mobili della macchina.
La macchina è dotata di una porta scorrevole interna con una grande finestra di visualizzazione in vetro. La porta principale è la sicurezza interbloccata. Il refrigerante a base d'acqua o olio può essere utilizzato.
Gli ugelli del refrigerante all'estremità della paesaggio e il raffreddamento sovra-turetto sono standard. Portata del refrigerante 12 litri/minuto. Capacità del serbatoio del refrigerante 125 litri, pressione del refrigerante 18 bar.
TRASPORTO CHIP di serie
Il trasportatore di chip rimovibile è dotato di ruote ad angolo grande e può essere facilmente tirato fuori per la pulizia.

Sistema di controllo
Tutti i modelli dell'NC-115/1000 sono dotati di un trasferimento con trasportatore di chip. L'interfaccia RS-232-C è standard.
Il pannello operativo della macchina NC-115/1000 è facile da usare, con pulsanti ben organizzati e etichettatura facile da non capire. La tastiera è realizzata in film poliestere ed è altamente affidabile e resistente ai danni.
Requisiti elettrici
Dimensioni della macchina: L 3980mm, W 2150mm, H 1920mm (con trasportatore di chip di serie). Peso di trasferimento della macchina approssimativo: 8000 kg.
La macchina NC-115/1000, se dotata del sistema di controllo FANUC 0i-TF/Puls, sarà fornita con un carico pieno di 80 amp (FLA), (30kVA) 220 volt, 3 fasi, 50Hz. Tutte le altre tensioni richiederanno un trasformatore aggiuntivo.

Altro

Il tocco rigido è una caratteristica standard su NC-115/1000 e consente un movimento sincronizzato preciso del mandrino e dell'asse z, garantendo la precisione e la velocità di tocco. Il tocco richiede un supporto per lo strumento toccante galleggiante.
L'asse X e l'asse Z sono dotati di servomotori Fanauc/1.8kW, che sono direttamente accoppiati alle viti (accoppiamenti rigidi) senza perdita di contraccolpo nel posizionamento. I giunti flessibili ai giunti eliminano gli errori di montaggio dovuti a orientamento parallelo o angolare.
L'NC-115/1000 è dotato di una luce di lavoro illuminata a LED luminosa, che facilita la vista dell'operatore sull'area di lavoro della macchina. L'NC-115 // 1000 è dotato di un indicatore di stato di tre colori per mostrare lo stato operativo della macchina.
I calibri a pressione montati sulla parte anteriore della macchina offrono un facile accesso alla pressione principale del sistema idraulico, alla pressione di serraggio del mandrino e alla coda idraulica opzionale. L'accesso all'interno della macchina può essere ottenuto attraverso una porta laterale rimovibile per regolare la pressione dell'unità di serraggio idraulico e la coda idraulica opzionale.
Un set completo di documentazione per il sistema macchina / CNC.
Formazione gratuita di commissionamento di 2,0 giorni per programmatori e operatori da parte dei tecnici Honka. La macchina NC-115/1000 è fornita con una cassetta degli attrezzi che include spanners e strumenti.
