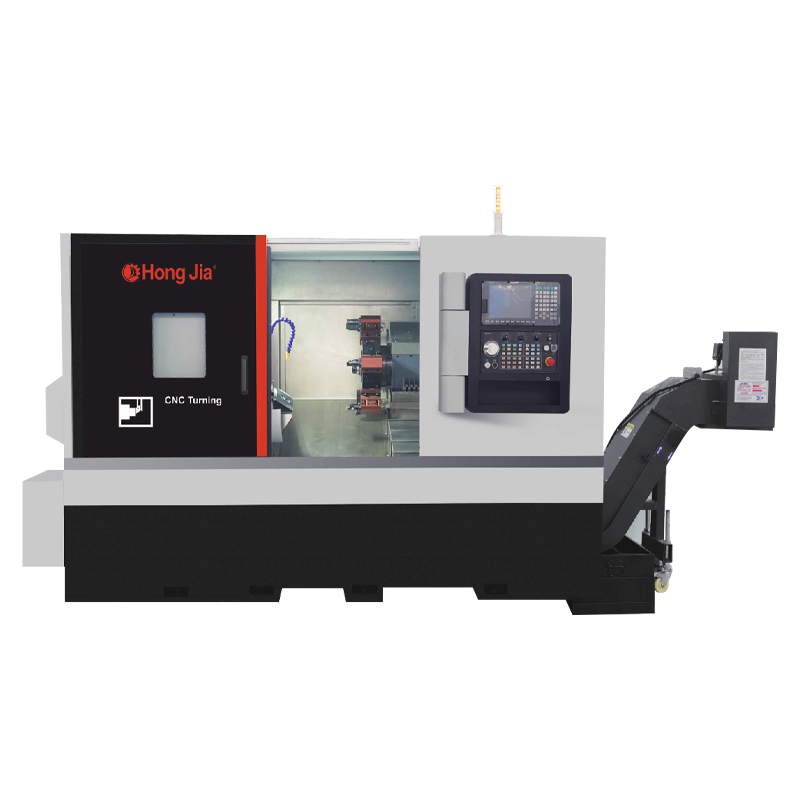

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale del motore della testa di guida NC110D Centro di svolta orizzontale del motore della testa di guida NC110D
Il centro di svolta orizzontale del motore della testa di potenza non ha solo le tradizionali funzioni di elaborazione del tornio, ma può anche eseguire una varietà di operazioni di elaborazione come perforazione e noioso. Questa versatilità consente a un dispositivo di completare più processi, riducendo il tempo per la sostituzione delle apparecchiature e il trasferimento del pezzo e il miglioramento dell'efficienza di elaborazione complessiva.
L'attrezzatura adotta una progettazione della struttura di base ad alta rigidità per garantire stabilità e precisione durante l'elaborazione. Questo design consente all'attrezzatura di resistere all'enorme carico portato da un taglio pesante e di mantenere la stessa precisione di elaborazione, soddisfacendo così i requisiti di elaborazione di parti di alta precisione e di alta qualità.
Il motore della testa di potenza è il componente centrale dell'apparecchiatura. Adotta una tecnologia motoria e un sistema di controllo avanzati per ottenere un movimento accurato e rapido e movimenti di rotazione. Questo sistema di testa di potenza ad alte prestazioni non solo migliora l'efficienza di elaborazione, ma garantisce anche la stabilità e l'affidabilità del processo di elaborazione.
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione e noioso possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 125L

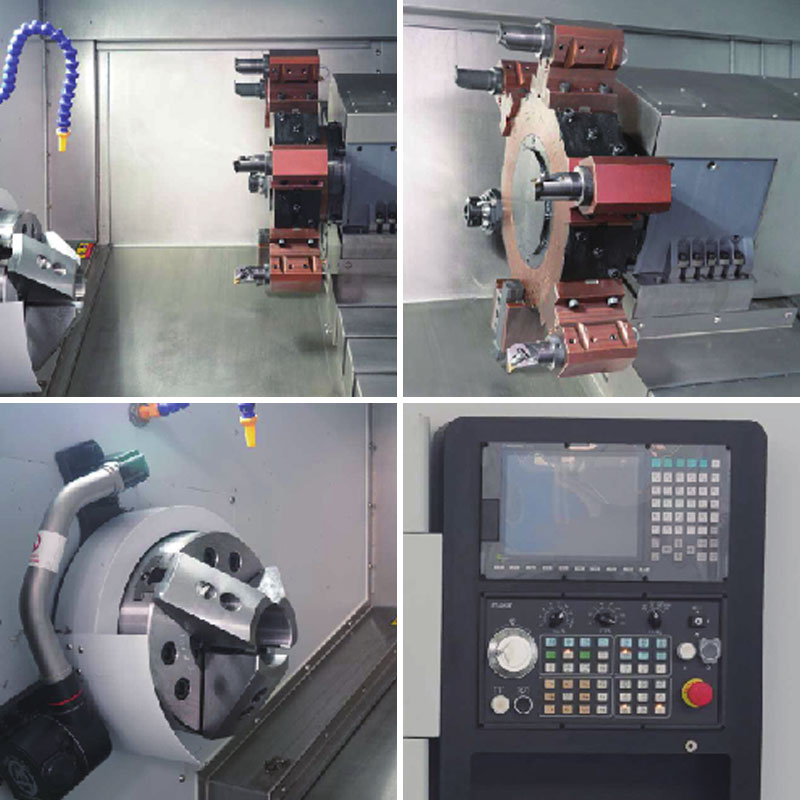

Configurazione di base di macchine utensili
1. Nuova generazione Sytec22ta
2. Motore di trasmissione di nuova generazione
3. La nuova generazione del motore del mandrino servo ad alta coppia è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Standard con mandrino meccanico ad alta velocità incorporato
Parametro tecnico
| Articolo | Unità | NC-110D | |
| Max. Ruotando il diametro del letto | mm | Φ750 | |
| Max. diametro di lavorazione | mm | Φ600 | |
| Max. lunghezza di lavoro | mm | 700 | |
| Max. Cravatta attraverso il diametro del foro | mm | Φ75 | |
| Asse principale | Forma del naso del mandrino | A2-8/11 | |
| Mandrino attraverso il diametro del foro | mm | Φ86 | |
| Il cono del foro interno del mandrino | MT-6 | ||
| Capacità di tenuta a tre maschere | 10 " | ||
| Tracciare la forma di azione dell'asta | Pressione idraulica | ||
| Max. velocità del fuso | r/min | 2500min -1 | |
| Potenza motore principale | KW | 15/18.5 | |
| Foraggio | Viaggio dell'asse X. | mm | 350 |
| Viaggio dell'asse Z. | mm | 750 | |
| Asse x/z Velocità rapida | m/min | 25 | |
| Precisione | Accuratezza del posizionamento (x/z) | mm | ± 0,005 |
| Accuratezza del posizionamento ripetuto (x/z) | mm | ± 0,003 | |
| Torre degli utensili elettrici | Numero dell'utensile | 12 | |
| Forma di guida | Servo | ||
| Altezza del centro | mm | 100 | |
| Tempo di cambio dell'utensile (T-T) | S | 0.2 | |
| Specifiche noiose per il titolare degli strumenti | mm | 50 | |
| Specifiche del supporto per utensili quadrati | mm | 25 | |
| Velocità di powerhead | R.P/min | 4000 | |
| Potenza del motore della testa di potenza | KW | 3.6 | |
| Coppia di Powerhead | N.M | 15 | |
| Tipo di powerhead | BMT | 65 | |
| Tailstock | Cono conico di manica di coda | MT-5 | |
| Diametro della manica centrale | mm | Φ80 | |
| Viaggio massimo della manica superiore | mm | 100 | |
| Scudo di sicurezza | Completamente chiuso | ||
| Sistema di controllo numerico | Nuova generazione 22ta/fanuc 0i-tf | ||
| Peso della macchina | Kg | 5200 | |
| Dirnensions complessivi della macchina (LXWXH) | mm | 2980 × 2200 × 1950 | |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta orizzontale del motore della testa di guida NC110D supplier and custom Centro di svolta orizzontale del motore della testa di guida NC110D company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Caratteristiche di elaborazione ad alta efficienza del centro di svolta orizzontale del motore della testa
1. Caratteristiche strutturali e alta efficienza
Centro di svolta orizzontale del motore della testa di guida Generalmente adotta una struttura del telaio a cavalletto e il letto a macchina è per lo più realizzato in materiale in cemento polimerico, che ha buone prestazioni di smorzamento e bassa conducibilità termica, che è favorevole al miglioramento dell'accuratezza di elaborazione dello stampo. Il centro di svolta orizzontale del motore della testa di guida prodotto da Ningbo Hongjia CNC Technology Co., Ltd adotta questa progettazione strutturale avanzata per garantire la stabilità e l'accuratezza della macchina utensile in funzionamento ad alta velocità.
2. Tecnologia di guida avanzata
In termini di modalità di trasmissione, il centro di svolta orizzontale del motore della testa di guida si è sviluppato dal tradizionale moto lineare (asse x/y/z) a motore del servo e della vite a sfera per l'azionamento del motore lineare corrente. Il motore lineare elimina l'elemento di trasmissione che converte il movimento rotante in movimento lineare, migliorando così significativamente le prestazioni dinamiche, la velocità di movimento e l'accuratezza dell'elaborazione dell'asse. Alcuni prodotti di Ningbo Hongjia CNC Technology Co., Ltd hanno adottato la tecnologia di trasmissione a motore lineare, che ha notevolmente migliorato l'accelerazione dell'asse e la rapida velocità di viaggio della macchina utensile, migliorando così significativamente l'efficienza della produzione.
Inoltre, l'oscillazione della tavola rotante e l'oscillazione e la rotazione della testa del mandrino sono ampiamente realizzati dai motori di coppia. Il motore di coppia è un motore sincrono il cui rotore è direttamente fissato al componente da guidare senza elementi di trasmissione meccanica. Pertanto, ha una rigidità di carico statica e dinamica estremamente elevata, che migliora l'accuratezza del posizionamento e la ripetibilità dell'asse rotante e dell'asse di oscillazione.
3. fuso elettrico ad alta precisione
Il mandrino elettrico è il componente centrale del centro di rotazione orizzontale del motore della testa di trasmissione. Nella lavorazione delle superfici a forma libera dello stampo e dei contorni complessi, vengono spesso utilizzati mulini per termini di diametro più piccoli, il che richiede che il mandrino elettrico abbia una velocità molto elevata. Allo stato attuale, la velocità del mandrino dei centri di lavorazione ad alta velocità sul mercato è principalmente compresa tra 18000 e 42000R/min, mentre la velocità del mandrino di alcuni prodotti di fascia alta può persino raggiungere più di 54000R/min. Il centro di svolta orizzontale del motore della testa di guida di Ningbo Hongjia CNC Technology Co., Ltd è dotato di un mandrino elettrico ad alta precisione con alta velocità e buona stabilità, che può soddisfare le esigenze di elaborazione di vari stampi complessi.
Al fine di garantire la stabilità del mandrino elettrico ad alta velocità, la macchina utensile è anche dotata di sensori per misurare la temperatura, lo spostamento e le vibrazioni, in modo da monitorare l'aumento della temperatura, lo spostamento assiale e la vibrazione del motore, il cuscinetto e il mandrino. Questi sensori forniscono dati di correzione per il sistema CNC per modificare la velocità del mandrino e la velocità di alimentazione, ottimizzare i parametri di elaborazione e quindi garantire l'accuratezza e l'efficienza di elaborazione.
4. Sistema di controllo avanzato
Il sistema di controllo CNC è una parte importante del centro di svolta orizzontale del motore della testa di guida, che determina in gran parte la velocità, l'accuratezza e la qualità della superficie della lavorazione delle macchine utensili. Il tempo di elaborazione del segmento del programma dei sistemi di controllo CNC di fascia alta può generalmente raggiungere meno di 0,5 ms, il che può soddisfare i requisiti di elaborazione in tempo reale del flusso di dati nell'elaborazione ad alta velocità. Il centro di svolta orizzontale del motore della testa di guida di Ningbo Hongjia CNC Technology Co., Ltd è dotato di un sistema di controllo CNC avanzato per garantire la stabilità e l'accuratezza della macchina utensile in funzionamento ad alta velocità. $ .
