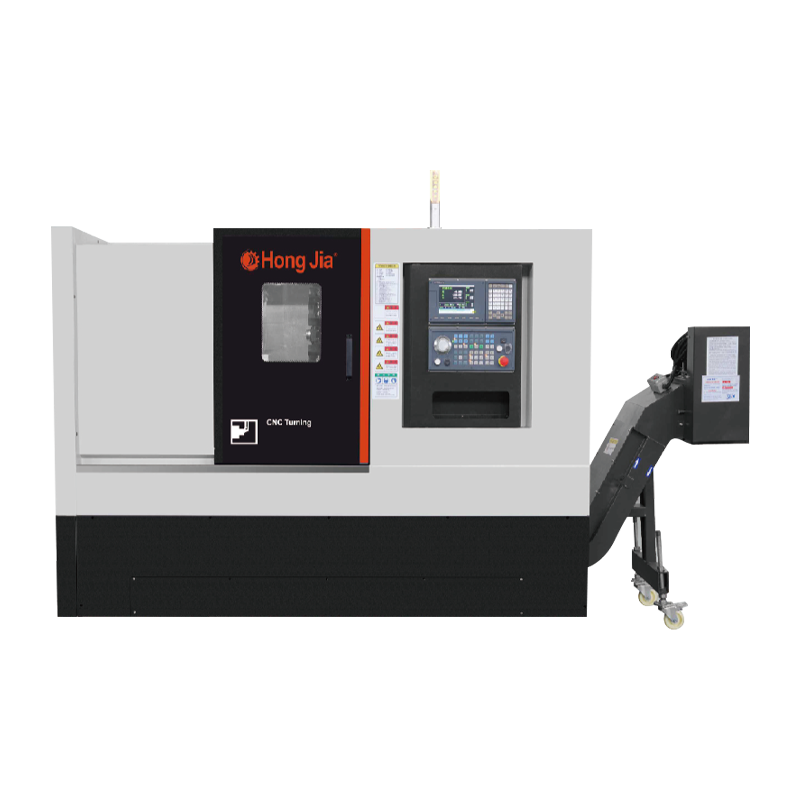

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale NC-108 ad alta rigidità Centro di svolta orizzontale NC-108 ad alta rigidità
I centri di svolta orizzontale ad alta rigidità possono gestire parti di varie dimensioni, da piccole parti di precisione a grandi parti pesanti. Allo stesso tempo, il suo preciso sistema di controllo e la tecnologia di programmazione avanzata assicurano che ogni elaborazione possa raggiungere l'accuratezza preimpostata e la qualità della superficie.
Il motore del mandrino servo ad alto torrente di nuova generazione che viene fornito con il centro di svolta orizzontale ad alta rigidità è il nucleo delle sue potenti capacità di taglio. Questo motore non ha solo una potenza potente, ma ha anche prestazioni di coppia estremamente elevate, che possono facilmente gestire una varietà di materiali difficili da machine e attività di taglio pesanti.
L'applicazione del mandrino ad alta velocità riduce significativamente il ciclo di elaborazione e migliora l'efficienza della produzione. Durante la lavorazione di parti complesse, i mandrini ad alta velocità possono rimuovere il materiale più velocemente, rendendo il processo più efficiente e più veloce. Allo stesso tempo, l'alta precisione e stabilità del mandrino meccanico di precisione assicurano che l'accuratezza dimensionale e la qualità della superficie delle parti elaborate soddisfino i requisiti preimpostati.
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione e noioso possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 125L

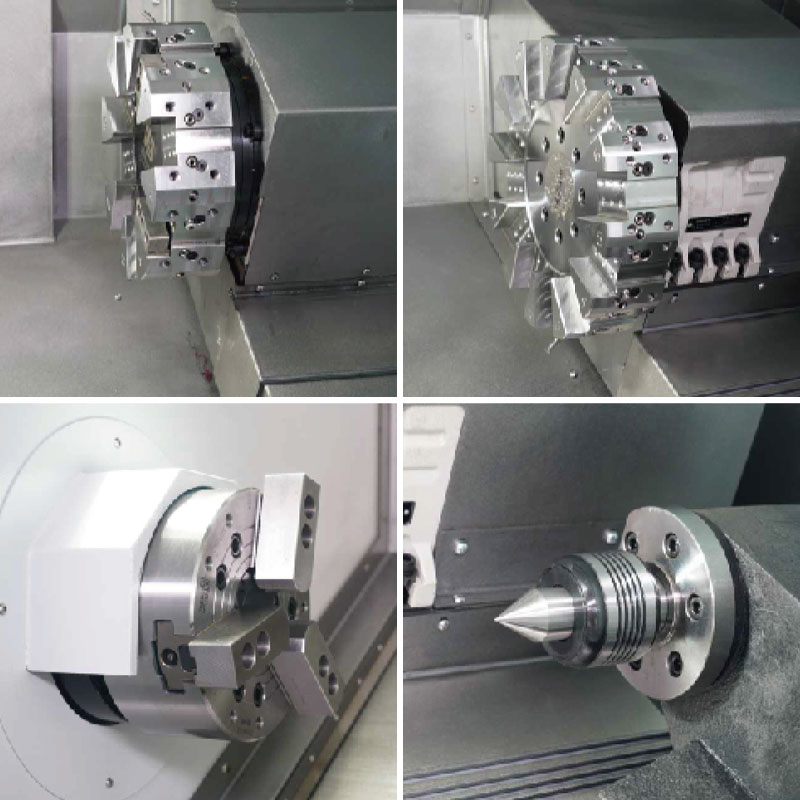

Configurazione di base di macchine utensili
1. Sytec di nuova generazione/7ta-e
2. Motore di trasmissione di nuova generazione
3. La nuova generazione del motore del mandrino servo ad alta coppia è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Standard con mandrino meccanico ad alta velocità incorporato
Parametro tecnico
| Articolo | Unità | NC-108 | |
| Max. Girare il diametro sul letto | mm | Φ560 | |
| Max. Diametro di lavorazione (tipo di disco) | mm | Φ330 | |
| Max. Diametro di lavorazione (tipo di albero} | mm | Φ280 | |
| Max. Girare il diametro su uno skateboard | mm | Φ280 | |
| Distanza tra due centri | mm | 500 | |
| Max. lunghezza di lavoro | mm | 500 | |
| Max. Cravatta attraverso il diametro del foro | mm | Φ52 | |
| Principale | Forma del naso del mandrino | A2-6 | |
| Mandrino attraverso il diametro del foro | mm | Φ66 | |
| Il cono del foro interno del mandrino | MT-6 | ||
| Capacità di tenuta a tre maschere | 8 " | ||
| Tracciare la forma di azione dell'asta | Pressione idraulica | ||
| Max. velocità del fuso | r/min | 4000 | |
| Potenza motore principale | KW | 11/11 | |
| Foraggio | Viaggio dell'asse X. | mm | 225 |
| Viaggio dell'asse Z. | mm | 490 | |
| Asse x/z Velocità rapida | m/min | 25 | |
| Precisione | Accuratezza del posizionamento (x/z) | mm | 0,008/0,010 |
| Accuratezza del posizionamento ripetuto (x/z) | mm | 0,006/0,008 | |
| Dati | Numero dell'utensile | 8/12 | |
| Forma di guida | servo | ||
| Altezza del centro | mm | 80 | |
| Tempo di cambio dell'utensile (T-T) | Secondi | 0.2 | |
| Specifiche noiose per il titolare degli strumenti | mm | 32 | |
| Specifiche del supporto per utensili quadrati | mm | 25 | |
| Tailstock | Taperistailstocksleeve | MT-5 | |
| Max/min. Lunghezza del pezzo | mm | 500/60 | |
| Scudo di sicurezza | Completamente chiuso | ||
| Sistema di controllo numerico | Sytec 7ta/ Fanuc0i-TF/ GSK988ta | ||
| Peso della macchina | Kg | ≈4200 | |
| Dimensioni complessive della macchina (LXWXH) | mm | 2500x1700x1790 | |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta orizzontale NC-108 ad alta rigidità supplier and custom Centro di svolta orizzontale NC-108 ad alta rigidità company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Ningbo Hongjia CNC Technology Co., Ltd è una società specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Si impegna a fornire soluzioni CNC di alta qualità per i clienti in vari settori. Suo Centro di svolta orizzontale ad alta rigidità è un prodotto rappresentativo ad alte prestazioni in questo campo.
Potenti capacità di taglio
Il centro di svolta orizzontale ad alta rigidità ha eccellenti capacità di elaborazione e può far fronte a varie esigenze di elaborazione dalle parti di micro-precisione a pezzi grandi e pesanti. Questa attrezzatura utilizza una nuova generazione di motori del mandrino servo ad alto torrente, che non solo hanno una potenza forte, ma hanno anche prestazioni di coppia estremamente elevate, consentendole di far fronte facilmente con vari materiali difficili da procedere e attività di taglio pesanti.
Coesistono ad alta precisione e alta efficienza
Uno dei vantaggi fondamentali del centro di svolta orizzontale ad alta rigidità è il suo sistema di controllo di precisione e la tecnologia di programmazione avanzata. L'attrezzatura può ottenere una precisione di elaborazione estremamente elevata, garantendo che ogni elaborazione soddisfi le dimensioni preimpostate e i requisiti di qualità della superficie. Per le esigenze di elaborazione di parti complesse, il mandrino meccanico ad alta precisione è dotato dell'attrezzatura non solo garantisce l'accuratezza, ma ha anche un'eccellente stabilità, riduce gli errori di elaborazione e migliora quindi la coerenza delle parti.
Inoltre, l'applicazione di mandrini ad alta velocità ha notevolmente abbreviato il ciclo di elaborazione e una migliore efficienza di produzione. Rispetto alle tradizionali apparecchiature di elaborazione a bassa velocità, i mandrini ad alta velocità possono rimuovere i materiali più velocemente, accelerando così il processo di elaborazione complessivo.
Design strutturale affidabile e stabile
Durante il processo di lavorazione, la rigidità e la stabilità della macchina utensile hanno un impatto diretto sulla qualità e l'efficienza della lavorazione. Ningbo Hongjia CNC Technology Co., il centro di svolta orizzontale ad alta rigidità di Ltd. adotta un design del letto ad alta rigidità, che può effettivamente ridurre le vibrazioni e migliorare la stabilità dell'attrezzatura.
Inoltre, i sistemi di guida e mandrino dell'attrezzatura sono stati ottimizzati e rigorosamente testati per garantire una precisione e una durata superiori durante l'uso a lungo termine. Questo design ad alta stabilità consente al centro di svolta orizzontale ad alta rigidità di mantenere prestazioni eccellenti in elaborazioni complesse di parti e ambienti di produzione ad alta intensità.
Soddisfare le esigenze di più industrie
Il centro di svolta orizzontale ad alta rigidità è ampiamente utilizzato nella produzione aerospaziale, automobilistica, strumenti di precisione, attrezzature energetiche e altri settori. Per l'elaborazione delle parti ad alta precisione nel campo aerospaziale, l'attrezzatura può garantire la coerenza e i requisiti ad alta precisione delle parti; Nel campo della produzione di automobili, la sua capacità di elaborazione efficiente può soddisfare le esigenze di produzione di massa di parti del motore, componenti del sistema di trasmissione, ecc.; E nella produzione di attrezzature energetiche, il suo motore del mandrino ad alto.
Ningbo Hongjia CNC Technology Co., Ltd: professionalità e innovazione
In qualità di fornitore di turni orizzontali di alta rigidità cinese professionista e fabbrica personalizzata, Ningbo Hongjia CNC Technology Co., Ltd offre attrezzature CNC di alta qualità a clienti globali con una forte forza tecnica e una ricca esperienza nel settore. L'azienda aderisce sempre all'innovazione tecnologica e ottimizza continuamente le prestazioni del prodotto per soddisfare le esigenze di elaborazione dei diversi clienti.
Che si tratti di elaborazione batch a piccoli pezzi o produzione su larga scala, il centro di svolta orizzontale ad alta rigidità può fornire prestazioni di elaborazione stabili e affidabili. Ningbo Hongjia CNC Technology Co., Ltd è impegnata a fornire ai clienti soluzioni CNC avanzate, aiutando le aziende manifatturiere a migliorare l'efficienza della produzione, migliorare la qualità del prodotto e promuovere la produzione industriale a un livello superiore. $ .
