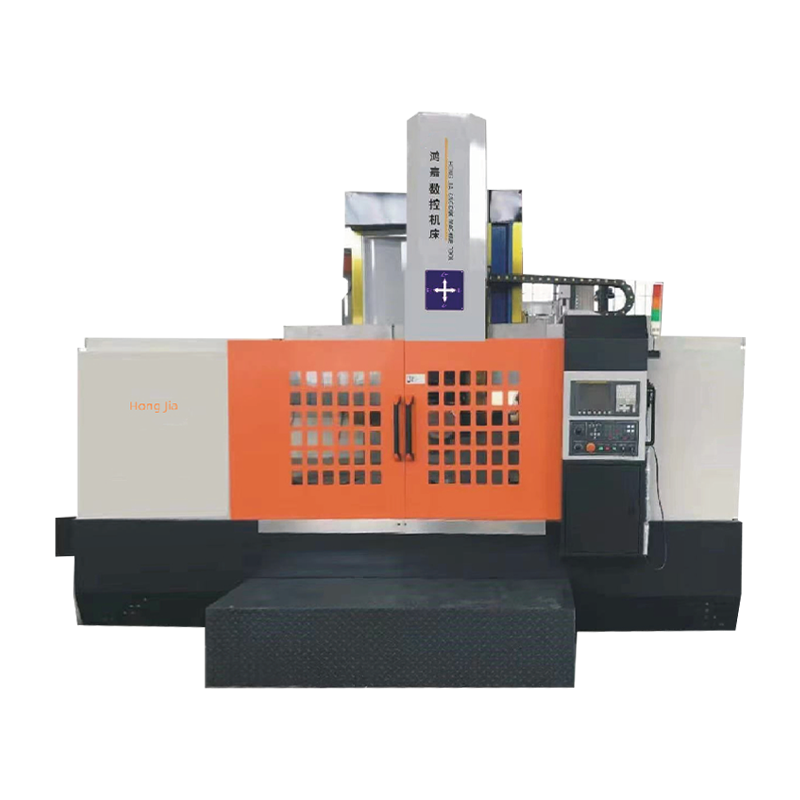

Casa / Prodotti / Serie di tornio verticale / CK-5116B Siemens 808D CNC Tornio verticale a colonna singola CK-5116B Siemens 808D CNC Tornio verticale a colonna singola
Tornio di controllo numerico
Serie CK51 CNC Il tornio verticale a colonna singola è un prodotto mechatronico ad alta tecnologia che la nostra azienda assorbe il design avanzato e la tecnologia di produzione contemporanei, adotta il metodo di progettazione dell'ottimizzazione CAD, implementa lo standard di precisione aziendale e straniero, la sicurezza delle macchine per la macchina della macchina, la sicurezza delle macchine straniere e della macchina per le macchine straniere, la sicurezza delle macchine straniere e la macchina per la macchina della macchina a tavola, la sicurezza delle macchine per la macchina per la macchina e le attività straniere straniere di utensili avanzati Movimenti, lunga durata di servizio e alta efficienza di elaborazione. La macchina è un prodotto integrato elettromeccanico ad alta tecnologia. Affrezzato con un sistema CNC SIEMENS 808D avanzato, può ottenere un controllo preciso. La macchina utensile include una tabella di taglio elettrica a quattro stazioni 320, una trasmissione a quattro velocità continuamente variabile e un motore principale servo da 30 kW, garantendo energia stabile e capacità di elaborazione efficienti in diverse condizioni di processo. La sua struttura di protezione semi-chiusa, la protezione del raggio, la rimozione automatica del chip e il sistema di raffreddamento dell'acqua migliorano efficacemente la sicurezza, la pulizia dell'ambiente di elaborazione e la durata dell'attrezzatura.
Informazioni sulla produzione
Configurazione della macchina
1. SisTema CNC Siemens 808D;
2.320 Tabella di t aglio elettrico a quattro stazioni;
3. trasmissione a quattro velocità continuamente variabile, motore principale da 30 KW;
4. Protezione semi-chiusa, protezione traversa, rimozione del chip, raffreddamento ad acqua;
5. dotato di un mandrino idraulico in egelo con un diametro di 1400 mm;
6. La macchina utensile non ha una funzione di threading e non viene fornito con un encoder del mandrino;
7. La base di banco di lavoro è supportata dai binari di rotazione.
Utilizzo della macchina utensile
Questa macchina utensile è adatta per utensili da taglio in acciaio ad alta velocità, utensili da taglio in lega duri e vari utensili da taglio ad alte prestazioni per elaborare il metallo nero, il metallo non ferroso e alcuni pezzi di materiali non metallici. Può completare la svolta ruvida e di precisione delle superfici cilindriche interne ed esterne, superfici coniche interne ed esterne, superfici piatte, superfici rotanti e scanalature sulla macchina utensile.
Parametro tecnico
| Articolo | Unità | CK5116B |
| Taglio utensile post il diametro più grande | mm | 1600 |
| Diametro di Chuck idraulico | mm | 1400 |
| Altezza massima del pezzo | mm | 1200 |
| Peso massimo del pezzo | t | 5 |
| Gamma di velocità del banco di lavoro | r/min | 1-160 |
| Livello di velocità da banco | Stepless a quattro velocità | |
| Coppia massima di banco di lavoro | Kn/m | 30 |
| Numero di fasi di alimentazione per il supporto per utensili | Wlevel | Stepless |
| Forza di taglio massima del supporto per utensili verticale | Kn | 25 |
| Corsa orizzontale | mm | 950 |
| Corsa verticale | mm | 800 |
| Viaggio di trave incrociato | mm | 850 |
| Gamma di velocità di alimentazione per supporto per utensili | mm/min | 0,1-500 |
| Velocità di movimento rapida del supporto per utensili | mm/min | 2000 |
| Velocità di sollevamento del raggio | mm/min | 440 |
| Dimensioni trasversali della barra del coltello (lunghezza x larghezza) | mm | 30x40 |
| Potenza motore principale | kW | 30 |
| Configurazione del sistema | Siemens 808D | |
| Asse di coordinate CNC | X. Collegamento dell'asse Z. | |
| Peso della macchina (approssimativamente) | t | 14.5 |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina CK-5116B Siemens 808D CNC Tornio verticale a colonna singola supplier and custom CK-5116B Siemens 808D CNC Tornio verticale a colonna singola company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Ningbo Hongjia CNC Technology Co., Ltd è impegnata a diventare leader tecnologici nel settore sin dalla sua istituzione. La società ha un team di ricerca e sviluppo composto da ingegneri senior ed esperti tecnici. Con una forte forza tecnica e una ricca esperienza del settore, continuano a esplorare i confini della tecnologia CNC e fornire soluzioni CNC avanzate personalizzate per i clienti in diversi settori. CK-5116B Siemens 808D CNC Tornio verticale a colonna singola è l'incarnazione concentrata della forza tecnica del CNC di Hongjia. Non solo rappresenta gli ultimi risultati dell'azienda nel campo della produzione di attrezzature di fascia alta, ma anche una vivida interpretazione del concetto dell'azienda di "sviluppo incentrato sul cliente e basato sull'innovazione".
CK-5116B SIEMENS 808D CNC Tornio verticale a colonna singola, come prodotto mecatronico ad alta tecnologia accuratamente realizzato da Hongjia CNC, integra il culmine delle tecnologie avanzate di progettazione e produzione contemporanea. Questo prodotto utilizza metodi di progettazione di ottimizzazione CAD per garantire la razionalità e l'ottimizzazione della struttura della macchina utensile. Allo stesso tempo, segue rigorosamente gli standard di produzione di precisione dell'azienda ed è dotato di componenti funzionali avanzati in patria e all'estero, in modo che possa ottenere una forte forza di taglio, una capacità di carico super pesante del banco di lavoro e un'elevata rigidità dinamica e statica della macchina utensile in termini di prestazioni strutturali.
Il nucleo di CK-5116B sta nel suo sistema CNC SIEMENS 808D avanzato. Con le sue potenti capacità di elaborazione dei dati e le capacità di controllo ad alta precisione, il sistema garantisce che ogni azione della macchina utensile durante il processo di elaborazione possa ottenere una precisione estremamente elevata. Che si tratti di una semplice elaborazione dei contorni o di una complessa elaborazione superficiale, Siemens 808D può gestirlo con facilità, portando agli utenti un'esperienza di elaborazione senza precedenti. Inoltre, il sistema ha anche un'interfaccia utente amichevole e un processo operativo intuitivo, anche gli operatori per la prima volta possono iniziare rapidamente, migliorando notevolmente l'efficienza della produzione e la convenienza del funzionamento.
Al fine di migliorare ulteriormente l'efficienza e la flessibilità di elaborazione, il tornio verticale a colonna singola CNC Siemens 808D CK-5116B è dotato di un supporto per utensili elettrici elettrici a quattro stazioni da 320 mm. Questo design non solo riduce il tempo di cambio dello strumento, ma amplia notevolmente la gamma di elaborazione. Allo stesso tempo, il sistema di trasmissione a quattro velocità a quattro velocità della macchina e il servomotore ad alta potenza da 30kW assicuriamo che potesse essere fornito un'output di alimentazione stabile e potente in diverse condizioni di processo per soddisfare le esigenze di vari materiali ed elaborazione complessa. Che si tratti della profondità, della velocità o della finitura superficiale del taglio del metallo, CK-5116B può raggiungere il livello leader del settore.
La sicurezza è sempre la considerazione principale per Hongjia CNC per progettare macchine utensili. La struttura di protezione protettiva e il raggio semi-chiuso adottata dal tornio verticale CK-5116B Siemens 808D CNC a colonna singola isolare efficacemente gli schizzi durante il processo di elaborazione e garantire la sicurezza dell'operatore. Allo stesso tempo, l'aggiunta del sistema di rimozione del chip automatico e del sistema di raffreddamento dell'acqua non solo migliora la pulizia dell'ambiente di elaborazione, ma estende anche efficacemente la durata della macchina utensile e riduce i costi di manutenzione. Questi progetti umanizzati riflettono la profonda comprensione e pratica della CNC di Hongjia del concetto di sviluppo sostenibile.
