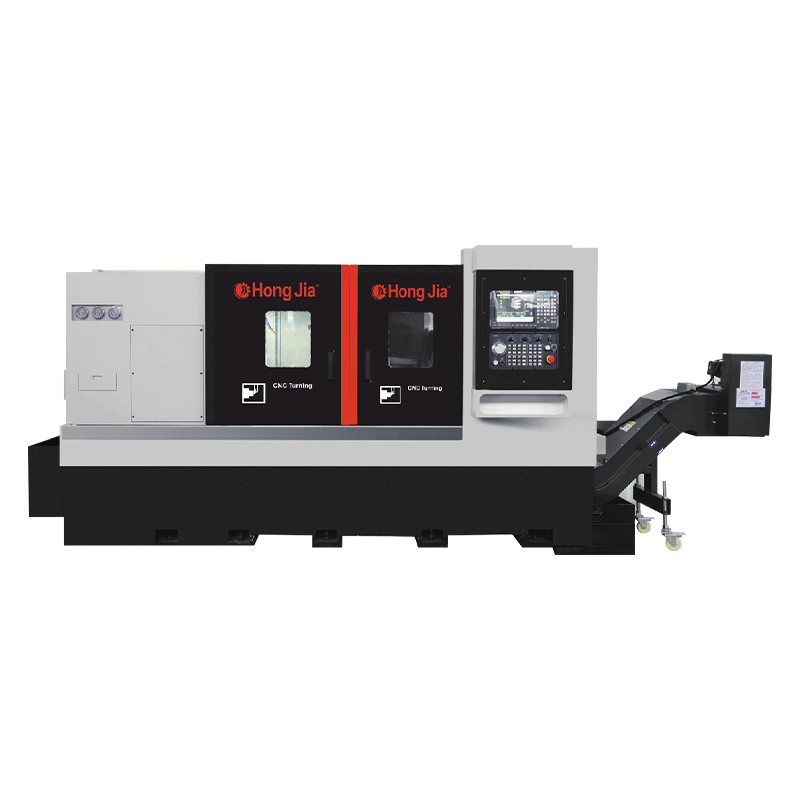

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale del motore di trasmissione NC112 Centro di svolta orizzontale del motore di trasmissione NC112
Il nostro centro di svolta orizzontale del motore di guida eccelle nella tradizionale elaborazione del tornio e integra anche funzioni di perforazione e noiosa, ottenendo l'uso multiuso di una macchina, migliorando notevolmente l'efficienza e la flessibilità della produzione. La struttura di base ad alta rigidità con design rinforzato garantisce la stabilità e la durata della macchina utensile nelle operazioni di taglio pesante. Anche quando si elaborano i pettini di grandi dimensioni o si eseguono un'elaborazione ad alta intensità, può mantenere un'eccellente qualità di elaborazione e durata degli strumenti.
Il prodotto adotta un design del serbatoio del refrigerante estraibile, rendendo i lavori di pulizia e manutenzione più facili e più veloci che mai. Questo design riduce i tempi di inattività, garantisce il continuo funzionamento efficiente dell'attrezzatura e fornisce anche ai dipendenti un ambiente di lavoro più sicuro e più sano.
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione e noioso possono essere eseguiti
2. Struttura di base ad alta rigidità, per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 125L

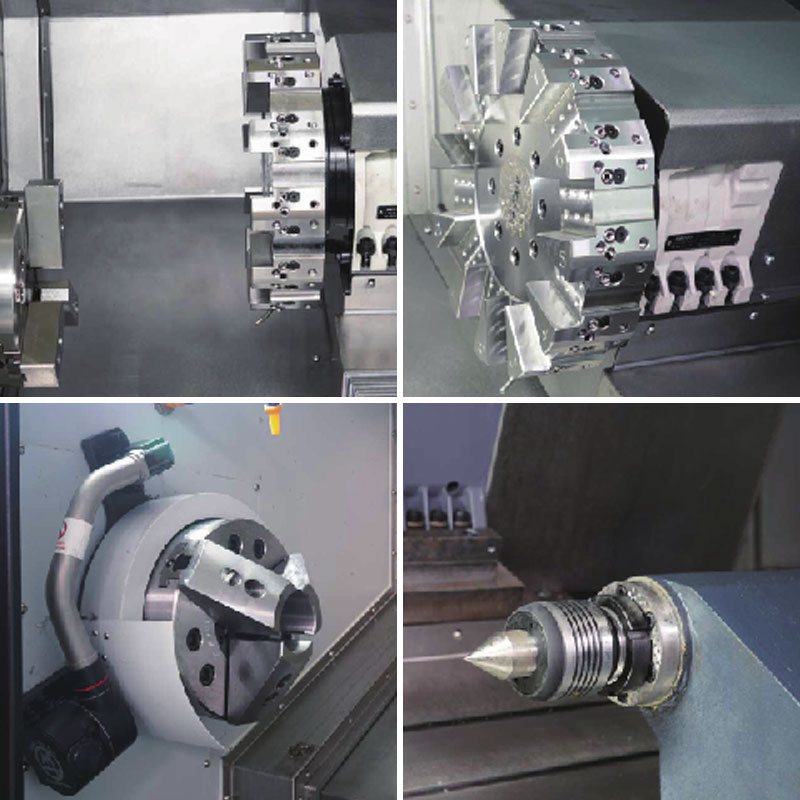

Configurazione di base di macchine utensili
1. Sytec di nuova generazione/22ta
2. Motore di trasmissione di nuova generazione
3. La nuova generazione del motore del mandrino servo ad alta coppia è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Standard con mandrino meccanico ad alta velocità integrato
Parametro tecnico
| Articolo | Unità | NC-112 | |
| Max. Ruotando il diametro del letto | mm | Φ750 | |
| Diametro massimo | mm | Φ600 | |
| Massima lunghezza | mm | 970 | |
| Max. Cravatta attraverso il diametro del foro | mm | Φ91 | |
| Asse principale | Forma del naso del mandrino | A2-8/11 | |
| Mandrino attraverso il diametro del foro | mm | Φ102 | |
| Capacità di tenuta a tre maschere | 12 " | ||
| Tracciare la forma di azione dell'asta | Pressione idraulica | ||
| Velocità massima .pindle | r/min | 2000min-1 | |
| Potenza motore principale | KW | 15/18.5 | |
| Foraggio | Viaggio dell'asse X. | mm | 350 |
| Viaggio dell'asse Z. | mm | 1100 | |
| Asse x/z Velocità rapida | m/min | 25 | |
| Precisione | Accuratezza del posizionamento (x/z) | mm | ± 0,004 |
| Accuratezza del posizionamento ripetuto (x/z) | mm | ± 0,002 | |
| Dota | Numero dell'utensile | 12 | |
| Forma di guida | Servo | ||
| Altezza del centro | mm | 125 | |
| Tempo di cambio dell'utensile (T-T) | S | 0.2 | |
| Specifiche noiose per il titolare degli strumenti | mm | 50 | |
| Specifiche del supporto per utensili quadrati | mm | 25 | |
| Tailstock | Cono conico di manica di coda | MT-5 | |
| Diametro della manica centrale | mm | Φ80 | |
| Viaggio massimo della manica superiore | mm | 100 | |
| Scudo di sicurezza | Completamente chiuso | ||
| Sistema di controllo numerico | Nuova generazione 22ta/fanuc oi-tf | ||
| Peso della macchina | Kg | 5800 | |
| Dimensioni complessive della macchina (LXWXH) | mm | 3480 × 2200 × 1950 | |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta orizzontale del motore di trasmissione NC112 supplier and custom Centro di svolta orizzontale del motore di trasmissione NC112 company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Ningbo Hongjia CNC Technology Co., Ltd., con la sua forte forza tecnica e la ricca esperienza del settore, continua a esplorare e innovare e si impegna a fornire ai clienti soluzioni CNC avanzate. Centro di svolta orizzontale del motore di trasmissione NC112 è una vivida interpretazione di questo concetto di Hongjia CNC. Questa attrezzatura non solo eredita perfettamente i vantaggi di elaborazione dei torni tradizionali, ma raggiunge anche l'innovazione tecnologica rivoluzionaria su questa base, integrando le perforazioni e le funzioni noiose, realizzando veramente "una macchina per usi multipli" e migliorando notevolmente l'efficienza e la flessibilità della produzione.
Il centro di svolta orizzontale del motore NC112 adotta una struttura di base ad alta rigidità e, attraverso un design migliorato, assicura che la macchina utensile possa mantenere la stabilità e la durata anche nelle operazioni di taglio pesanti. Ciò significa che se si tratta di elaborare i pezzi di grandi dimensioni o di eseguire elaborazione ad alta intensità, l'attrezzatura può mostrare un'eccellente qualità di elaborazione e una durata degli strumenti. La progettazione ad alta rigidità non solo migliora l'efficienza di elaborazione, ma riduce anche gli errori causati dalle vibrazioni, garantisce l'accuratezza dell'elaborazione del prodotto e soddisfa i requisiti rigorosi del settore manifatturiero di precisione per prodotti di alta qualità.
Al fine di migliorare ulteriormente l'esperienza dell'utente, il centro di svolta orizzontale di trasmissione NC112 adotta innovatamente un design del serbatoio del refrigerante estraibile. Questo design non solo semplifica i lavori di pulizia e manutenzione, ma consente anche agli operatori di completare la manutenzione giornaliera in modo più rapido e conveniente, riducendo efficacemente i tempi di inattività delle attrezzature e garantendo il funzionamento continuo ed efficiente della linea di produzione. Allo stesso tempo, il design migliora anche notevolmente l'ambiente di lavoro, offre ai dipendenti uno spazio di produzione più sicuro e più sano e riflette la profonda preoccupazione di Hongjia CNC per la salute e la sicurezza degli utenti.
In termini di configurazione di base, il centro di svolta orizzontale del motore di trasmissione NC112 è dotato di una nuova generazione di sistema di controllo Sytec/22ta, che è abbinato a una nuova generazione di motori di azionamento e una nuova generazione di motori del mandrino servo ad alta torque per fornire un potente supporto di potenza per l'attrezzatura. Che si tratti delle rotaie di guida e delle viti di piombo importate da Taiwan o in Giappone, sia il serbatoio dell'acqua indipendente, il trasportatore di chip e la configurazione idraulica a tre artigli, tutti assicurano che la stabilità e l'accuratezza dell'attrezzatura a funzionamento ad alta velocità. Vale la pena ricordare che l'apparecchiatura è dotata di un mandrino meccanico ad alta velocità integrato di serie, il che migliora ulteriormente l'efficienza di elaborazione e la qualità di elaborazione, creando un valore maggiore per gli utenti.
Con le sue potenti capacità di elaborazione, accuratezza di elaborazione stabile e comoda progettazione di manutenzione, il centro di svolta orizzontale del motore di trasmissione NC112 è stato ampiamente utilizzato in aerospaziale, produzione automobilistica, lavorazione dello stampo e altri campi. Può non solo completare le operazioni di svolta tradizionali, ma anche soddisfare requisiti complessi di perforazione e noiosa, fornendo ai clienti soluzioni di elaborazione più complete ed efficienti. È proprio questa resistenza completa che ha reso il centro di svolta orizzontale di trasmissione NC112 ampiamente riconosciuto e lodato sul mercato, diventando le attrezzature preferite per molte aziende per migliorare l'efficienza della produzione e ottimizzare i processi di produzione. $
