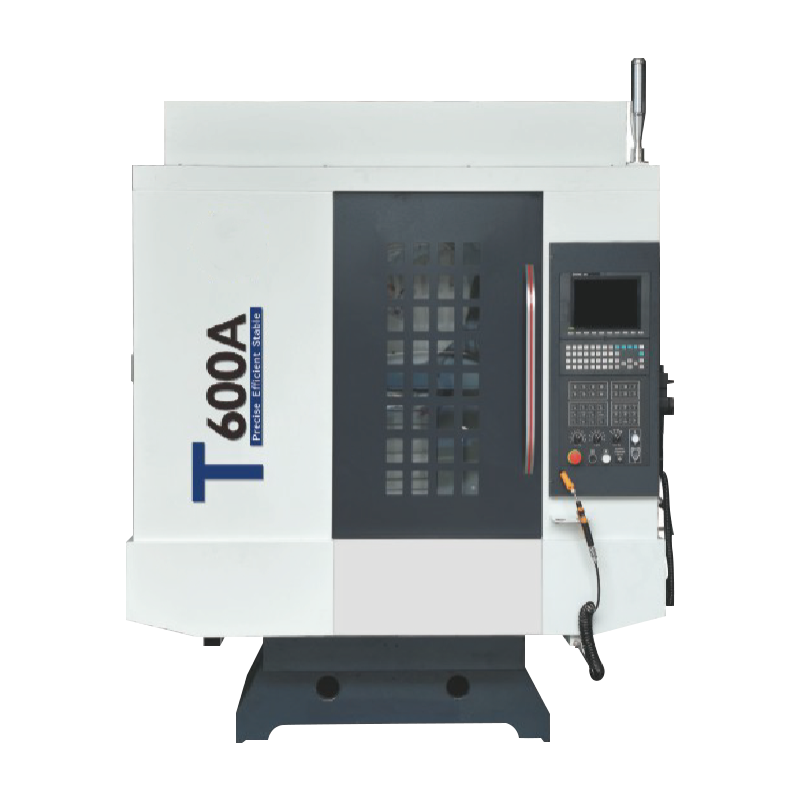

Centro di perforazione ad alta velocità T-600A
Adozione della guida per la guida a sfera di precisione giapponese, un buon cuscinetto di carico, con bassa coppia di partenza e trasmissione di potenza ad alta efficienza.
Design strutturale unico, la colonna principale adotta una struttura a cross-bar multistrato, combinata con un design di grandi dimensioni, che fornisce un'eccellente rigidità per la macchina utensile in modo che la macchina utensile abbia una lavorazione ad alta velocità e alta precisione durante la morbidezza.
Il mandrino collegato diretto ad alta precisione può essere accoppiato con la funzione centrale di alta pressione del mandrino per raggiungere la perforazione e il tocco in un trapano fino alla fine del coniglio che solleva il coltello, il che migliora notevolmente l'efficienza di elaborazione e risparmia gli investimenti per l'impresa.
Sviluppato la funzione di partenza del mandrino Express e della rapida modifica dello strumento, con lo spostamento sincrono del mandrino e della piastra di trascinamento che riduce significativamente il tempo di battito di lavorazione e migliorando la produzione giornaliera.
Informazioni sulla produzione
Parametro tecnico
| Articolo | Unitàà | T600A | |
| Viaggio | ASse X (gamma di lavorazione sinistra e destra) | mm | 600 |
| Asse Y (gamma di lavorazione anteriore e posteriore) | mm | 400 | |
| Asse Z (intervallo di elaborazione superiore e inferiore) | mm | 320 | |
| Distanza dal naso del mandrino alla superficie di lavoro | mm | 200 ~ 520 | |
| Tavolo da lavoro | Dimensione del tavolo | mm | 700 × 420 |
| Dimensioni CAO a forma di T. | mm | 3 × 14 × 125 | |
| Carico massimo della tabella | kg | 250 | |
| Mandrino | Foro conico mandrino | BT20/BBT30 | |
| Velocità del fuso | RPM | 12000/20000 | |
| Modalità di trasmissione del mandrino | Direttamente connesso | ||
| Foraggio | Vai velocità | m/min | 48/48/48 |
| G01 Velocità massima | mm/min | 10000 | |
| G01 Velocità minima | mm/min | 0.001 | |
| Libreria degli strumenti | Tipo di libreria degli strumenti | Tipo di braccio clip BT30 | |
| Capacità di archiviazione degli strumenti | mano | - | |
| Peso consentito | kg | 3 | |
| Diametro massimo | mm | Nessuno adiacente φ140 | |
| Tempo di cambio dello strumento adiacente | s | 1.2 | |
| Macchina Diametro | Dimensione dell'impronta | mm | 1800x2100x2300 |
| Peso della macchina | T | ≈3 | |
| Precisione | Accuratezza del posizionamento XYZ (ictus completo) | mm | 0.005 |
| Accuratezza del posizionamento ripetuto XYZ (ictus completo) | mm | ± 0,003 | |
Altro
| Articolo | Unit | T600A |
| Requisito della pressione dell'aria | kg/cm 2 | 6-8 (sistema di filtrazione a doppia)) |
| Componente elettrico | Schneider | |
| Requisito di tensione | 380 V ± 5Phz | |
| Requisito di temperatura | ° C. | 5-40 |
| Connessione a terra | Deve essere messo a terra in modo affidabile | |
| Configurazione del sistema | Set di nuova generazione 22ma |
Opzionale
| Articolo | |||
| 1. Sistema | □ Mitsubishi M80 | □ Fanuc Mf Plus | □ Nuova generazione |
| 2. Colonna di sonda Heieghtend | □ Sali a 620 mm | ||
| 3. Asse ruotare | □ 170mm | □ 210mm | |
| 4. Core di Effuet | □ 30 Bar | □ 50 bar | □ 70 bar |
| 5. Sistema del refrigerante del mandrino | |||
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di perforazione ad alta velocità T-600A supplier and custom Centro di perforazione ad alta velocità T-600A company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Centro di perforazione ad alta velocità T-600A è il risultato di molti anni di accumulo tecnico e saggezza innovativa di Ningbo Hongjia CNC Technology Co., Ltd. Questo prodotto adotta le rotaie di guida di precisione giapponese. Questo design non solo garantisce una buona capacità di carico, ma riduce anche la coppia di partenza e realizza una trasmissione di potenza efficiente. La precisione delle rotaie di guida garantisce la stabilità della macchina utensile in fase di funzionamento ad alta velocità, in modo che ogni elaborazione possa raggiungere i requisiti di precisione a livello di micron, soddisfacendo i rigorosi requisiti di industrie ad alta precisione come aerospaziale, produzione automobilistica e lavorazione dello stampo per la precisione componente.
Il team di progettazione del centro di perforazione ad alta velocità T-600A ha fatto molto sforzo nella struttura della macchina utensile. Adotta una struttura a raggio a tratto multistrato unica come colonna principale, combinata con un design a grande span. Questo innovativo design strutturale offre alla macchina utensile eccellente. Questa rigidità garantisce che la macchina utensile possa mantenere un'eccellente stabilità durante l'elaborazione ad alta velocità e può garantire la finitura superficiale e l'accuratezza dimensionale del pezzo anche quando si esegue una complessa elaborazione della superficie curva o perforazione profonda. Inoltre, l'ottimizzazione della struttura riduce anche notevolmente le vibrazioni, estende la durata della macchina utensile e porta benefici economici a più lungo termine all'impresa.
In termini di componenti di base, il centro di perforazione ad alta velocità T-600A è dotato di un mandrino collegato diretto ad alta precisione. Questa configurazione, combinata con la funzione di uscita dell'olio centrale ad alta pressione del mandrino, realizza il funzionamento integrato di perforazione e tocco, ovvero l'intero processo dalla perforazione al sollevamento dell'utensile può essere completato in un processo di perforazione, senza la necessità di cambiare gli strumenti, migliorando notevolmente l'efficienza di elaborazione. Per le imprese impegnate nella produzione di massa, ciò significa cicli di produzione più brevi e costi unitari più bassi, ottenendo così un vantaggio nella concorrenza del mercato feroce. Attraverso questa innovazione tecnologica, Ningbo Hongjia CNC Technology Co., Ltd ha risparmiato molti costi di investimento per le aziende e promosso l'aggiornamento industriale.
Al fine di migliorare ulteriormente l'efficienza di elaborazione, il centro di perforazione ad alta velocità T-600A ha anche sviluppato le funzioni rapide e di arresto e di cambio dello strumento rapido. L'aggiunta di queste due funzioni consente al mandrino e al carrello di muoversi in modo sincrono, riducendo in modo significativo la variazione dell'utensile e il tempo di posizionamento durante il processo di elaborazione e migliorando notevolmente la velocità di utilizzo della macchina utensile. Questa funzione è particolarmente importante per le modalità di produzione multi-vanità, piccoli batch, perché assicura che la macchina utensile possa adattarsi rapidamente alle esigenze di elaborazione di diversi prodotti in un breve periodo di tempo, ottenendo così una maggiore flessibilità ed efficienza di produzione.
Ningbo Hongjia CNC Technology Co., Ltd sa che i prodotti di alta qualità non possono essere separati da servizi premurosi. Pertanto, la società non solo fornisce una produzione personalizzata del centro di perforazione ad alta velocità T-600A, ma ha anche stabilito una consulenza pre-vendita completa, una guida alle vendite e un sistema di servizio di monitoraggio post-vendita. Che si tratti di selezione, installazione e messa in servizio delle attrezzature o formazione operativa, riparazione e manutenzione, Hongjia CNC può fornire un supporto tecnico professionale per garantire che ogni cliente possa offrire a pieno titolo ai vantaggi delle prestazioni del centro di perforazione ad alta velocità T-600A e massimizzare i benefici della produzione. .
