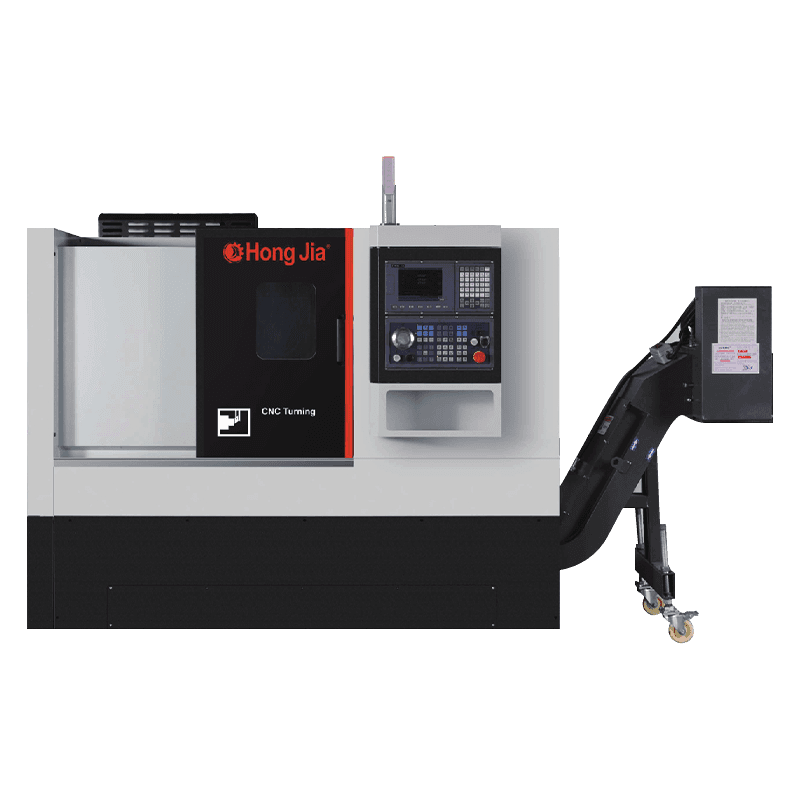

Casa / Prodotti / Serie orizzontali di tornitura e fresatura CNC / Centro di svolta orizzontale ad alta efficienza NC-106d Centro di svolta orizzontale ad alta efficienza NC-106d
Il centro di svolta orizzontale ad alta efficienza è una macchina utensile ad alte prestazioni progettata per l'elaborazione pesante e la produzione ad alta precisione. Ha una struttura di base ad alta rigidità e può ottenere un taglio stabile a carico pesante. L'attrezzatura adotta un sistema di trasmissione avanzata e un mandrino di precisione ad alta velocità integrato, dotato di una torretta di potenza a più stazioni e supporta una varietà di processi di elaborazione come rotazione, perforazione e noioso. Il suo efficiente sistema di raffreddamento e rimozione del chip garantisce la pulizia e la stabilità per il funzionamento a lungo termine, adatti alle esigenze di produzione ad alta intensità, fornendo al contempo un'eccellente precisione di elaborazione e l'efficienza della produzione, rendendolo l'unica scelta nel campo del settore pesante. $ .
Informazioni sulla produzione
Capacità di elaborazione
1. Tornio, perforazione e noioso possono essere eseguiti
2. Struttura di base ad alta rigidità. per ottenere un taglio pesante
3. Eccellente capacità di taglio e precisione di elaborazione stabile per ottenere un'alta produzione
4. Il serbatoio del refrigerante elaborato viene utilizzato per una facile pulizia e taglio
5. Capacità del serbatoio standard: 100L

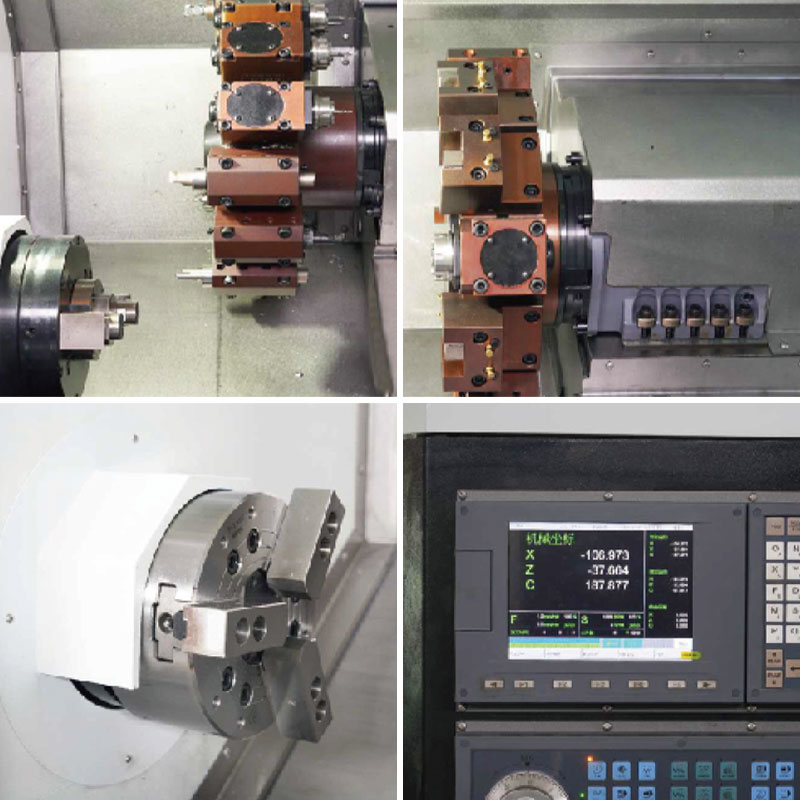

Configurazione di base di macchine utensili
1. Sytec di nuova generazione/22ta
2. Motore di trasmissione di nuova generazione e trasmissione mandrino
3. Il mandrino motorizzato a precisione ad alta velocità integrata è standard
4. Taiwan o Giappone Rilico e vite
5. Serbatoio d'acqua separato
6. Macchina di rimozione dei chip
7. Pressione dell'olio Tre artigli
8. Power Tower 12 stazioni
Parametro tecnico
| Articolo | NC-106D |
| Max. diametro di lavorazione | Φ280mm |
| Max. lunghezza di lavoro | 300 mm |
| Max. Diametro di svolta | 500 mm |
| Dimensioni del mandrino del mandrino | 6/8 pollici |
| Max. velocità del fuso | 5000min -1 |
| Forma di fine mandrino | A2-5 |
| Attraverso l'apertura del mandrino | Φ56mm |
| Il diametro interno del tubo di espansione del mandrino | Φ45mm |
| Il diametro interno del cuscinetto dell'albero principale | Φ90mm |
| Potenza del fuso | 11KW |
| Coppia di mandrino nominale | 35n.m |
| Max. Coppia del mandrino | 70n.M |
| Number of turret surfaces | 12 |
| Manico dello strumento di diametro esterno | 20x20 |
| Bit sedile | Φ25 |
| Modello della testa di potenza della torretta | BMT40/ER20 |
| Velocità massima della testa di potenza della torretta | 4000mm-1 |
| Potenza del motore della testa della torre cutter Potenza | 2.4kw |
| Coppia di testa di potenza della torretta | 7.7n.m |
| Asse di alimentazione Viaggio di direzione z/x | Z: 370mm x: 185mm |
| Alimentazione dell'albero z/x Potenza motore | 1.7kw |
| Velocità di spostamento rapido z/x | Z: 20m/min x: 20m/min |
| Velocità di spostamento rapido a | A: 20m/min |
| Capacità di alimentazione | 20kva |
| Dimensioni complessive della macchina (LXWXH) | 2040 × 1560 zi |
| Peso della macchina | 3500 kg |
Rimaniamo in contatto
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. è iniziata nel 2006 ed è stata fondata nel 2018. Si trova nel nuovo distretto di Qianwan, Ningbo City, provincia di Zhejiang, ala sud della zona economica del fiume China Yangtze. È un'impresa specializzata nella ricerca, sviluppo, produzione e vendite di attrezzature da taglio dei metalli CNC. Come una Cina Centro di svolta orizzontale ad alta efficienza NC-106d supplier and custom Centro di svolta orizzontale ad alta efficienza NC-106d company, Con una forte forza tecnica e una ricca esperienza del settore, Hongjia CNC si impegna a fornire ai clienti soluzioni CNC avanzate per soddisfare le esigenze dei clienti in diversi settori.
Impianto e attrezzatura
Qual è la notizia
-
Nel settore manifatturiero di oggi, sempre più competitivo, le aziende richiedono sempre più soluzioni di lavorazione ad alta efficienza, alta precisione e altamente integrate. Ningbo Hongjia CNC Technology Co., Ltd.,...
PER SAPERNE DI PIÙ -
Una macchina per perforazione e tocco è una macchina utensile che combina funzioni di perforazione e tocco. Viene utilizzato principalmente per praticare fori e creare fili interni (toccando) in materiali come m...
PER SAPERNE DI PIÙ -
1. Perché l'industria aerospaziale preferisce Centri di svolta orizzontale ? Vantaggio della gravità: evita la deformazione dei pezzi di grandi dimensioni Problemi ...
PER SAPERNE DI PIÙ
Conoscenza del settore
Perché il centro di svolta orizzontale ad alta efficienza è una scelta ideale per applicazioni industriali pesanti?
Ningbo Hongjia CNC Technology Co., Ltd: produttore di attrezzature CNC professionista
Ningbo Hongjia CNC Technology Co., Ltd si concentra sulla ricerca e lo sviluppo, la produzione e le vendite di attrezzature da taglio dei metalli CNC e si impegna a fornire soluzioni CNC avanzate per i clienti in vari settori. Come fornitore e produttore personalizzato del centro di svolta orizzontale ad alta efficienza NC-106D ad alta efficienza, Hongjia CNC si affida alla sua forte forza tecnica e alla ricca esperienza del settore per creare attrezzature per macchine utensili ad alta prestazione per soddisfare le diverse esigenze di elaborazione dei clienti.
IL Centro di svolta orizzontale ad alta efficienza è una macchina utensile ad alte prestazioni progettata per l'elaborazione pesante e la produzione ad alta precisione. Con la sua struttura di base ad alta rigidità, l'attrezzatura può ottenere un taglio stabile per impieghi pesanti mentre ha un'eccellente precisione di elaborazione ed efficienza di produzione, occupando una posizione insostituibile nel campo dell'industria pesante.
Eccellenti capacità di elaborazione per soddisfare vari requisiti di processo
Il centro di svolta orizzontale ad alta efficienza a taglio pesante supporta una varietà di tecnologie di elaborazione come la svolta, la perforazione e la noiosa e può soddisfare le esigenze di elaborazione efficienti di parti complesse. La sua struttura ad alta rigidità garantisce stabilità durante il taglio pesante, riduce efficacemente le vibrazioni e migliora l'accuratezza della lavorazione, rendendola un'attrezzatura ideale per gli ambienti di produzione ad alta intensità.
Struttura ad alta rigidità per un taglio pesante stabile
L'attrezzatura adotta un design della struttura di base ad alta rigidità, che può resistere alle forze di taglio ad alto carico e garantire la stabilità e l'accuratezza del processo di elaborazione. In combinazione con binari lineari di alta qualità e viti di piombo da Taiwan o in Giappone, la macchina utensile migliora ulteriormente la stabilità e la durata di servizio dell'elaborazione, consentendole di operare stabilmente per lungo tempo.
Sistema di trasmissione ad alte prestazioni e mandrino ad alta velocità per migliorare l'efficienza della produzione
Questa macchina utensile adotta una nuova generazione di sistema di controllo Sytec/22ta ed è dotata di motori azionari avanzati e sistemi di trasmissione del mandrino per ottenere un controllo di elaborazione più accurato. Il mandrino elettrico di precisione ad alta velocità integrata non solo migliora la velocità di elaborazione, ma garantisce anche l'accuratezza della lavorazione, soddisfacendo le doppie esigenze di alta efficienza e alta precisione nel settore manifatturiero di fascia alta.
La torretta di potenza multi-stazione migliora la flessibilità di elaborazione
L'attrezzatura è dotata di una torretta di potenza a 12 stazioni, che supporta una varietà di configurazioni di strumenti, consentendole di completare efficiente l'elaborazione di diversi processi, ridurre i tempi di cambio degli strumenti e migliorare l'efficienza di produzione complessiva. L'elevata stabilità della torretta di potenza garantisce anche l'affidabilità durante l'elaborazione continua a lungo termine.
Sistema di rimozione di raffreddamento e chip efficiente per garantire un funzionamento stabile a lungo termine
La macchina utensile è dotata di un serbatoio d'acqua indipendente e di un trasportatore di chip avanzato, che può rimuovere rapidamente i chip, ridurre l'accumulo di calore durante il processo di taglio e migliorare la stabilità di elaborazione. Il serbatoio del liquido di raffreddamento di tipo cassetto è progettato per una facile pulizia e manutenzione e la capacità di liquido di raffreddamento standard raggiunge 100 L, che è adatto per esigenze di elaborazione ad alta intensità a lungo termine.
Soddisfa le esigenze di produzione ad alta intensità dell'industria pesante
Come un efficiente attrezzatura di elaborazione appositamente progettata per l'industria pesante, il centro di svolta orizzontale ad alta efficienza è ampiamente utilizzato nella produzione automobilistica, aerospaziale, costruzione navale, attrezzature energetiche e altre industrie con la sua eccellente capacità di taglio, accuratezza di elaborazione stabile e capacità di produzione efficiente e può far fronte a varie sfide di produzione ad alta intensità. che
